सुनिश्चित करें कि क्लैंप एमीटर के साथ वर्तमान माप करने से पहले टेस्ट लीड्स को उपकरण से हटा दिया जाता है
क्लैम्प एमीटर एक प्रकार का उपकरण है जिसका उपयोग चल रहे विद्युत परिपथ की धारा को मापने के लिए किया जाता है। यह बिजली की आपूर्ति और सर्किट को डिस्कनेक्ट किए बिना सीधे चल रहे उपकरणों के कामकाजी प्रवाह को माप सकता है। इसके अलावा, यह एसी और डीसी वोल्टेज, प्रतिरोध को भी माप सकता है और परीक्षण पास कर सकता है।

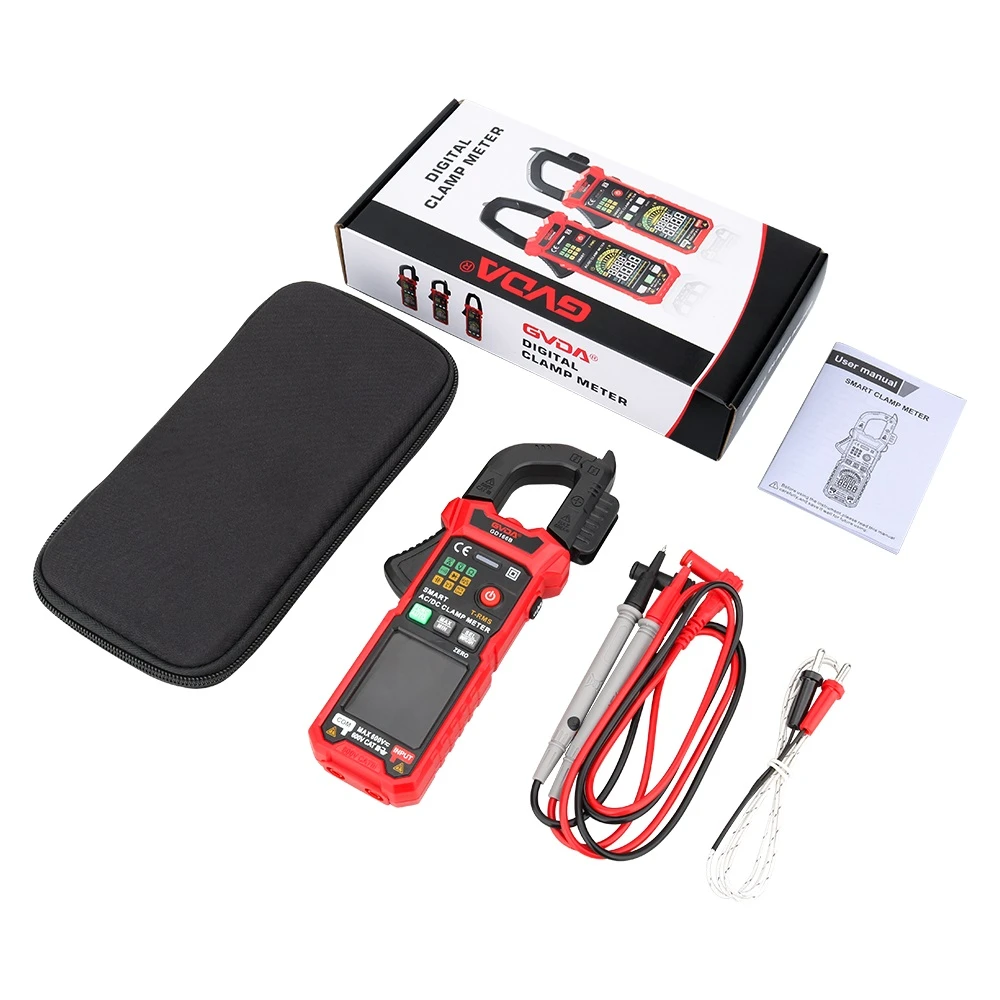

कई प्रकार के क्लैंप एमीटर हैं, लेकिन उनके आकार मूल रूप से समान हैं, जैसा कि चित्र 9-13 में दिखाया गया है। इसका उपयोग इस प्रकार है:
(1) क्लैंप एमीटर का उपयोग करते समय मामलों पर ध्यान देने की आवश्यकता है
① माप से पहले प्रारंभिक मापा वर्तमान के आकार का अनुमान लगाएं, और उचित सीमा का चयन करें।
② मापते समय, परीक्षण किए जाने वाले तार को त्रुटियों से बचने के लिए जबड़े के केंद्र में रखा जाना चाहिए। कम करंट वाले तार की माप के लिए, सटीकता में सुधार करने के लिए, यदि शर्तें अनुमति देती हैं, तो आप परीक्षण के तहत तार को कई बार घुमा सकते हैं, और फिर इसे माप के लिए जबड़े में डाल सकते हैं। वास्तविक वर्तमान मान तार कॉइल की संख्या से विभाजित मीटर की रीडिंग के बराबर है।
③ यदि माप के दौरान शोर होता है, तो इसका मतलब है कि जबड़े तारों के अच्छे संपर्क में नहीं हैं। आप जबड़ों को फिर से खोल और बंद कर सकते हैं। यदि शोर अभी भी मौजूद है, तो आप मापने से पहले जबड़े को साफ करने के लिए गैसोलीन का उपयोग कर सकते हैं।
(2) मापन संचालन विधि
① एसी बिजली माप। स्विच को ACA1000A गियर में बदलें। स्विच को आराम की स्थिति में छोड़ दें। जबड़ों को खोलने, तार को पकड़ने और मान पढ़ने के लिए ट्रिगर दबाएं। यदि रीडिंग 200A से कम है, तो रीडिंग की सटीकता में सुधार के लिए स्विच को ACA200A पर चालू करें।
② एसी और डीसी वोल्टेज माप। DC वोल्टेज को मापते समय, स्विच को DCV1000 पर चालू करें; एसी वोल्टेज को मापते समय, स्विच को ACV750V में बदल दें, और स्विच को आराम की स्थिति में रखें। रेड टेस्ट लीड को "VΩ" टर्मिनल से कनेक्ट करें, ब्लैक टेस्ट लीड को "COM" टर्मिनल से कनेक्ट करें, फिर रेड और ब्लैक टेस्ट लीड को समानांतर में टेस्ट के तहत सर्किट से कनेक्ट करें, और रीड वैल्यू सर्किट का वास्तविक वोल्टेज है .
③ प्रतिरोध का मापन। स्विच को उपयुक्त श्रेणी के विद्युत प्रतिरोध की ओर मोड़ें। स्विच को आराम की स्थिति में छोड़ दें। लाल टेस्ट लीड "VΩ" टर्मिनल से जुड़ा है, और ब्लैक टेस्ट लीड "COM" टर्मिनल से जुड़ा है। मापा प्रतिरोध के दोनों सिरों के लिए लाल और काले परीक्षण की ओर जाता है, और पढ़ा गया मान मापा प्रतिरोध का वास्तविक प्रतिरोध मूल्य है।
ध्यान दें: ऑनलाइन प्रतिरोध को मापते समय, लाइन को बंद कर दिया जाना चाहिए और प्रतिरोधक से जुड़े कैपेसिटर को डिस्चार्ज किया जाना चाहिए।
④ निरंतरता परीक्षण। स्विच को 200Ω पर चालू करें, लाल टेस्ट लीड को "VΩ" टर्मिनल से कनेक्ट करें, और ब्लैक टेस्ट लीड को "COM" टर्मिनल से कनेक्ट करें। यदि मीटर में बजर बजता है, तो इसका मतलब है कि लाल और काले टेस्ट लीड के बीच प्रतिरोध 50±2.5Ω से कम है।
क्लैंप एमीटर का सही तरीके से उपयोग कैसे करें? इसका प्रयोग करते समय किन बातों का ध्यान रखना चाहिए?
क्लैंप एमीटर का उपयोग कैसे करें
1. मापने से पहले, जांचें कि क्लैंप कोर का रबड़ इन्सुलेशन बरकरार है या नहीं। जबड़े साफ और जंग से मुक्त होने चाहिए, बंद करने के बाद कोई स्पष्ट अंतराल नहीं होना चाहिए।
2. मापते समय, आपको पहले मापी गई धारा के परिमाण का अनुमान लगाना चाहिए और एक उपयुक्त श्रेणी का चयन करना चाहिए। यदि अनुमान लगाना असंभव है, तो आप पहले एक बड़ी श्रेणी चुन सकते हैं, और फिर उपयुक्त सीमा पर स्विच करने के लिए इसे चरण दर चरण कम कर सकते हैं। रेंज गियर बदलते समय, इसे बिना बिजली के या मीटर को नुकसान से बचाने के लिए खुले जबड़े के साथ किया जाना चाहिए।
3. मापते समय, परीक्षण किए जाने वाले तार को जितना संभव हो जबड़े के बीच में रखा जाना चाहिए। यदि जबड़े की संयुक्त सतह पर कोई शोर हो तो उसे फिर से खोलकर बंद कर देना चाहिए। यदि अभी भी शोर है, तो रीडिंग को सटीक बनाने के लिए संयुक्त सतह का इलाज किया जाना चाहिए। साथ ही, एक ही समय में दो तारों को आपस में न जोड़ें।
4. अधिक सटीक रीडिंग प्राप्त करने के लिए 5A से नीचे के करंट को मापते समय, जब स्थिति अनुमति देती है, तो तार को कुछ और बार लपेटा जा सकता है और माप के लिए जबड़े में डाला जा सकता है। वास्तविक वर्तमान मान जबड़े में डाले गए तार से विभाजित मीटर रीडिंग होना चाहिए। की संख्या।
5. प्रत्येक माप से पहले और बाद में, वर्तमान सीमा को समायोजित करने के लिए स्विचिंग स्विच को उच्चतम स्थान पर रखा जाना चाहिए, ताकि अगली बार सीमा का चयन किए बिना मापने के कारण उपकरण को नुकसान से बचा जा सके।
एहतियात
क्लैंप एमीटर के साथ करंट मापते समय, परीक्षण के तहत एक तार (तार) को क्लैंप करना सुनिश्चित करें। यदि दो (समानांतर तार) सैंडविच हैं, तो करंट का पता नहीं लगाया जा सकता है।
इसके अलावा, जब क्लैंप एमीटर के केंद्र (कोर) का पता लगाने के लिए उपयोग किया जाता है, तो पता लगाने की त्रुटि छोटी होती है। घरेलू उपकरणों की बिजली खपत की जांच करते समय, लाइन स्प्लिटर का उपयोग करना अधिक सुविधाजनक होता है। कुछ लाइन स्प्लिटर्स डिटेक्शन करंट को 10 गुना बढ़ा सकते हैं, इसलिए 1A से नीचे के करंट को डिटेक्शन से पहले बढ़ाया जा सकता है।
डीसी क्लैंप एमीटर के साथ डीसी करंट (डीसीए) का पता लगाने पर, यदि करंट विपरीत दिशा में बहता है, तो यह एक नकारात्मक संख्या प्रदर्शित करेगा। इस फ़ंक्शन का उपयोग यह पता लगाने के लिए किया जा सकता है कि कार की बैटरी चार्ज या डिस्चार्ज हो गई है या नहीं।
