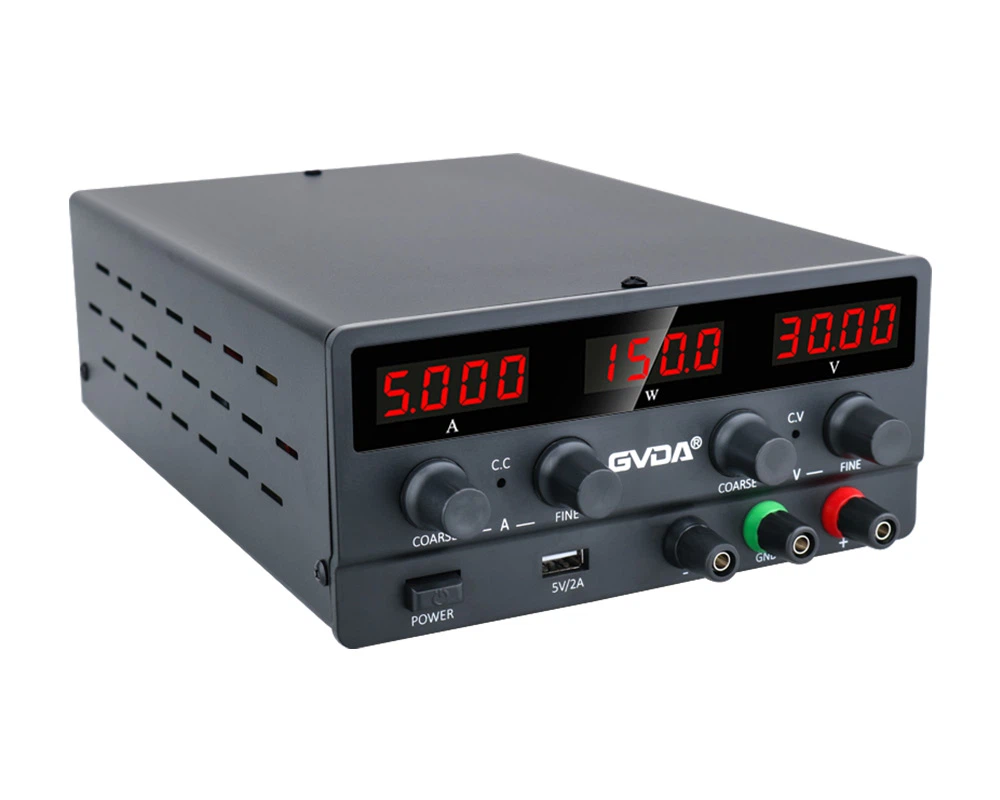

विनियमित बिजली आपूर्ति का व्यापक रूप से उपयोग क्यों किया जाता है?
विनियमित बिजली आपूर्ति की कई वर्गीकरण विधियाँ हैं। आउटपुट पावर के प्रकार के अनुसार, डीसी विनियमित बिजली आपूर्ति और एसी विनियमित बिजली आपूर्ति हैं; विनियमित सर्किट और लोड के बीच कनेक्शन मोड के अनुसार, श्रृंखला विनियमित बिजली आपूर्ति और समानांतर विनियमित बिजली आपूर्ति हैं; कार्यशील अवस्था में रैखिक विनियमित बिजली आपूर्ति और स्विचिंग विनियमित बिजली आपूर्ति हैं; सरल विनियमित बिजली आपूर्ति और फीडबैक विनियमित बिजली आपूर्ति को सर्किट प्रकारों आदि में विभाजित किया गया है।
फ़ायदा:
"श्रृंखला समायोज्य विनियमित बिजली आपूर्ति" की तुलना में "स्विचिंग विनियमित बिजली आपूर्ति" अधिक कुशल और ऊर्जा-बचत करने वाली है; इसमें मुख्य शक्ति में परिवर्तन को अनुकूलित करने की एक मजबूत क्षमता है; आउटपुट वोल्टेज को एक विस्तृत श्रृंखला में समायोजित किया जा सकता है; एक स्विच ट्यूब आसानी से विभिन्न वोल्टेज स्तरों के कई समूह प्राप्त कर सकती है। बिजली की आपूर्ति; छोटे आकार, हल्के वजन और कई अन्य फायदे, और व्यापक रूप से उपयोग किए जाते हैं।
(1) कम बिजली की खपत और उच्च दक्षता
(2) छोटा आकार और हल्का वजन
(3) वोल्टेज विनियमन की विस्तृत श्रृंखला
(4) फ़िल्टरिंग की दक्षता में बहुत सुधार हुआ है, और फ़िल्टर कैपेसिटर की क्षमता और मात्रा बहुत कम हो गई है
(5) सर्किट का रूप लचीला और विविध है
कार्य सिद्धांत: सुधार और फ़िल्टरिंग के बाद, डीसी वोल्टेज को आर1 द्वारा रेगुलेटिंग ट्यूब के आधार पर प्रदान किया जाता है, ताकि रेगुलेटिंग ट्यूब चालू हो जाए। जब V1 चालू होता है, तो V2 को चालू करने के लिए वोल्टेज RP और R2 से होकर गुजरता है, और फिर V3 भी चालू हो जाता है। इस समय, V1, V2 और V3 के उत्सर्जक और संग्राहक वोल्टेज अब नहीं बदलते हैं (इसका कार्य बिल्कुल जेनर ट्यूब के समान है)। आरपी को समायोजित करके, एक स्थिर आउटपुट वोल्टेज प्राप्त किया जा सकता है, और आर 1, आरपी, आर 2 और आर 3 का अनुपात इस सर्किट के आउटपुट वोल्टेज मान को निर्धारित करता है।
रैखिक विनियमित बिजली आपूर्ति और स्विचिंग बिजली आपूर्ति के बीच अंतर
स्विचिंग विनियमित बिजली आपूर्ति प्रत्यक्ष धारा को उच्च-आवृत्ति दालों में परिवर्तित करके और फिर विद्युत चुम्बकीय रूपांतरण करके वोल्टेज रूपांतरण और वोल्टेज स्थिरीकरण का एहसास करती है। वोल्टेज रूपांतरण और वोल्टेज स्थिरीकरण का एहसास करने के लिए इनपुट डीसी वोल्टेज को विभाजित करने के लिए रैखिक विनियमित बिजली आपूर्ति सीधे एक नियंत्रणीय समायोजन तत्व के साथ श्रृंखला में जुड़ी हुई है, जो अनिवार्य रूप से श्रृंखला में एक चर प्रतिरोधी को जोड़ने के बराबर है।
स्विचिंग रेगुलेटर बिजली आपूर्ति में उच्च दक्षता होती है, और यह ऊपर या नीचे जा सकती है। रैखिक विनियमित बिजली आपूर्ति केवल नीचे जा सकती है और कम दक्षता वाली हो सकती है। विनियमित बिजली आपूर्ति को स्विच करने से उच्च-आवृत्ति हस्तक्षेप उत्पन्न होगा, जबकि रैखिक विनियमित बिजली आपूर्ति में कोई हस्तक्षेप नहीं होगा।
