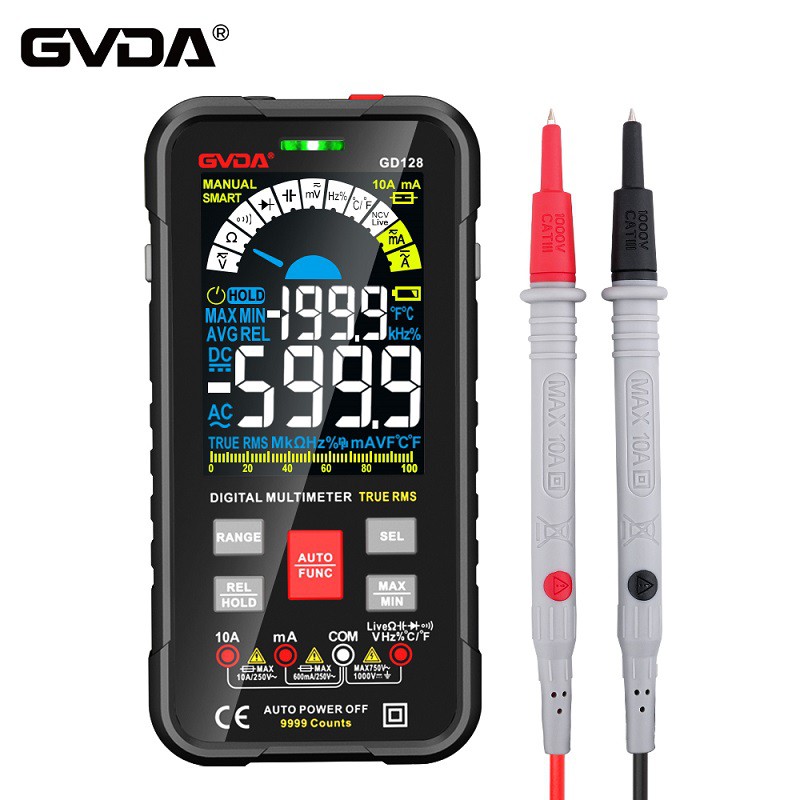

मल्टीमीटर से इलेक्ट्रिक मोटर्स की गुणवत्ता मापने की विधि
तीन-चरण मोटर और एकल-चरण मोटर हैं, और एकल-चरण मोटर में तीन और छह तार भी होते हैं।
तीन चरण मोटर
तीन-चरण मोटर की तीन-चरण वाइंडिंग के लिए छह नल। आइए सबसे पहले मोटर टर्मिनल को जोड़ने वाले कनेक्टिंग टुकड़े को हटा दें। यह देखने के लिए कि यह चालू है या बंद है, मल्टीमीटर से प्रत्येक चरण वाइंडिंग की शुरुआत और अंत को मापें। फिर प्रत्येक दो चरण वाइंडिंग के बीच प्रतिरोध मान को अलग-अलग मापने के लिए एक मल्टीमीटर का उपयोग करें, कम से कम 0.5 मेगाहोम से अधिक, जितना अधिक उतना बेहतर। अंत में, प्रत्येक चरण वाइंडिंग और मोटर आवरण के बीच इन्सुलेशन प्रतिरोध को मापें, जो अनंत भी होना चाहिए। इस प्रकार मापने से मूल रूप से तीन-चरण मोटर की गुणवत्ता का अंदाजा लगाया जा सकता है।
तीन तार एकल-चरण मोटर
एक यूनिडायरेक्शनल मोटर में केवल दो वाइंडिंग होती हैं, एक शुरू करने के लिए और एक चलाने के लिए। तीन तारों में से एक उनका सामान्य तार है, जिसका अर्थ है कि दो-चरण वाइंडिंग का एक सिरा एक साथ जुड़ा हुआ है। अन्य दो दो-चरण वाइंडिंग के अन्य नल हैं।
दो नलों के बीच प्रतिरोध अधिकतम और दो वाइंडिंग के प्रतिरोध मूल्यों के योग के बराबर होना चाहिए।
बेशक, हमें यह देखने के लिए कुंडल और आवरण के बीच प्रतिरोध को मापने की भी आवश्यकता है कि क्या यह टूट गया है। प्रतिरोध जितना अधिक होगा, उतना बेहतर होगा, और न्यूनतम उतना ही होगा, 0.5 मेगाओम से कम नहीं।
6-तार एकल-चरण मोटर
6 लाइनें होने का कारण यह है कि वास्तव में दो लाइनें (Z1, Z2) हैं जो केन्द्रापसारक स्विच लाइनें हैं। इस प्रकार की इलेक्ट्रिक मोटर में भी 6 टर्मिनल होते हैं, इसलिए इसके कनेक्टिंग टुकड़ों को भी हटाने की आवश्यकता होती है। संधारित्र को भी हटा दें, और फिर दो चरण वाइंडिंग की शुरुआत और अंत में, साथ ही दो चरण वाइंडिंग के बीच प्रतिरोध मान को मापें। यह विधि तीन-चरण मोटरों के समान ही है।
मोटर की गुणवत्ता का आकलन करने के लिए मल्टीमीटर का उपयोग करना केवल प्रारंभिक निर्णय हो सकता है। वाइंडिंग के बीच इन्सुलेशन प्रतिरोध और जमीन पर प्रत्येक चरण वाइंडिंग के इन्सुलेशन प्रतिरोध को अधिक सटीक होने के लिए मेगाहोमीटर से मापा जाना चाहिए।
वाइंडिंग के घुमावों के बीच एक शॉर्ट सर्किट भी होता है जिसे मापा नहीं जा सकता है, और हम केवल यह अनुमान लगाने के लिए तुलनात्मक तरीकों का उपयोग कर सकते हैं कि इंटर टर्न शॉर्ट सर्किट की कोई घटना है या नहीं। उदाहरण के लिए, यदि एक निश्चित चरण वाइंडिंग का संगठन अन्य दो चरणों की तुलना में बहुत छोटा है, तो हम संदेह कर सकते हैं कि इसमें इंटर टर्न शॉर्ट सर्किट है।
