मल्टीमीटर से कैसे जांचें कि लाइन शॉर्ट-सर्किट है या ग्राउंडेड है?

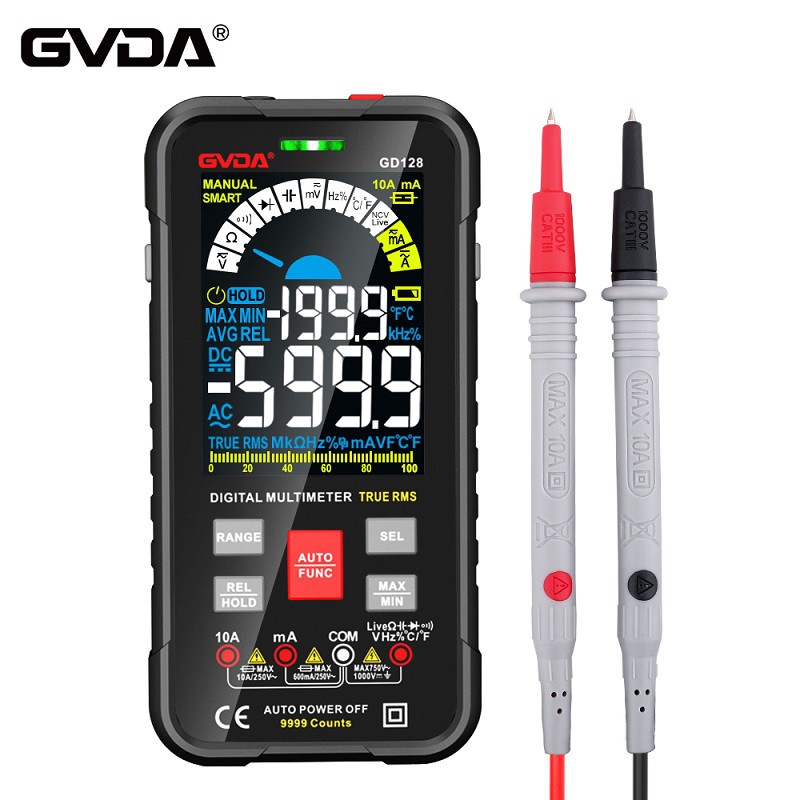

इलेक्ट्रीशियनों के लिए सबसे आम और व्यावहारिक उपकरण के रूप में, मल्टीमीटर का उपयोग करना आसान है, लेकिन अगर इसका उपयोग अच्छी तरह से किया जाता है, तो यह कहा जा सकता है कि यह शक्तिशाली है। यहां, मैं आपको मल्टीमीटर के प्रारंभिक उपयोग के बारे में थोड़ा बताऊंगा और यह कैसे जांचूंगा कि लाइन शॉर्ट-सर्किट है या ग्राउंडेड है, इलेक्ट्रीशियन के शुरुआती लोगों को कुछ प्रेरणा देने की उम्मीद है।
मल्टीमीटर का उद्देश्य
1. तार में ब्रेकप्वाइंट का पता लगाने के लिए मल्टीमीटर का उपयोग करें।
क्योंकि तार की बाहरी परत इन्सुलेशन से लिपटी होती है, आंतरिक ब्रेकप्वाइंट को देखना मुश्किल होता है। पारंपरिक मल्टीमीटर से इसका पता लगाना बहुत परेशानी भरा है, जिसे बिजली द्वारा अवरुद्ध करने की आवश्यकता होती है। एक-एक करके तार का पता लगाने पर उसे नुकसान पहुंचाना समय लेने वाला और आसान है। अब डिजिटल बहुत आसान हो गया है. तार के एक छोर को चरण लाइन से कनेक्ट करें, और दूसरे छोर को निलंबित कर दिया गया है। एक हाथ में काली स्टाइलस की निब को पकड़कर और दूसरे हाथ में लाल स्टाइलस को पकड़कर, निब को चरण कनेक्शन तार के एक छोर से तार की इन्सुलेशन परत के साथ धीरे-धीरे पीछे की ओर जाने दें। जब मल्टीमीटर की वोल्टेज रीडिंग अचानक छोटी हो जाती है (मूल रीडिंग के दसवें हिस्से के बराबर), तो यहां से 15 सेमी पीछे तार का ब्रेकपॉइंट होता है।
क्या इस प्रकार तार के केवल एक बिंदु को नष्ट करके समस्या का समाधान करना सुविधाजनक है? यह विधि इलेक्ट्रिक कंबल के ब्रेकप्वाइंट का भी पता लगा सकती है।
2. सर्किट में शॉर्ट सर्किट दोष का पता लगाने के लिए मल्टीमीटर का उपयोग करें।
जब घर में टूटे तारों या सर्किट के पुराने होने के कारण लाइव तार और न्यूट्रल तार के बीच शॉर्ट सर्किट होता है, तो आमतौर पर यह निर्धारित करना मुश्किल होता है कि यह शॉर्ट सर्किट बिंदु कहां है। इस समय मल्टीमीटर की प्रतिरोध विधि का उपयोग करके इसे आसानी से पाया जा सकता है। लाइन में शॉर्ट-सर्किट होने के बाद, मुख्य स्विच बंद कर दें और सभी बिजली के उपकरणों को अनप्लग कर दें। मल्टीमीटर को प्रतिरोध सीमा में रखें, और दो जांचों को क्रमशः लाइव तार और शून्य तार से कनेक्ट करें। यदि प्रतिरोध मान शून्य या बहुत छोटा है, तो यह निष्कर्ष निकाला जा सकता है कि शॉर्ट सर्किट है। लाइव तार और शून्य तार खंड के बीच प्रतिरोध मान को अनुभाग द्वारा मापना आवश्यक है, और यदि आवश्यक हो, तो शॉर्ट सर्किट बिंदु निर्धारित करने के लिए तार के एक खंड को काट दें।
मल्टीमीटर से कैसे जांचें कि लाइन शॉर्ट-सर्किट है या ग्राउंडेड है?
ऊपर से देखा जा सकता है कि मल्टीमीटर से शॉर्ट सर्किट को मापना बहुत सुविधाजनक है, लेकिन मल्टीमीटर से ग्राउंडिंग को मापना इतना सटीक नहीं है। वास्तव में, शेकिंग टेबल का उपयोग करना सबसे उचित है। आइए जानें कि मल्टीमीटर से शॉर्ट सर्किट या ग्राउंडिंग की जांच कैसे करें।
सबसे पहले मैं आपको शॉर्ट सर्किट के बारे में बताता हूं: वास्तव में, यह समस्या अपने आप में समस्याग्रस्त है। हम जानते हैं कि लाइन का शॉर्ट सर्किट बिजली प्रणाली के सामान्य संचालन के बाहर चरणों और चरणों के बीच और चरणों और जमीन के बीच संबंध को संदर्भित करता है; इसलिए, चरण लाइन की ग्राउंडिंग भी एक प्रकार का शॉर्ट सर्किट है। यदि न्यूट्रल लाइन को ग्राउंड किया गया है, तो यह लीकेज करंट उत्पन्न करेगा और लीकेज प्रोटेक्टर ट्रिप हो जाएगा, इसलिए विषय का प्रश्न बहुत कठोर नहीं है। व्यक्तिगत रूप से, मैं समझता हूं कि वह पूछना चाहता है कि शॉर्ट सर्किट और लाइन के रिसाव का कैसे पता लगाया जाए।
1. मल्टीमीटर से लाइन के शॉर्ट सर्किट का पता कैसे लगाएं?
1) सबसे पहले बिजली बंद करें, मल्टीमीटर फ़ंक्शन स्विच को बजर स्थिति में बदलें, और परीक्षण के लिए मल्टीमीटर के दो जांचों को दो टर्मिनलों पर रखें। यदि शॉर्ट सर्किट होता है, तो बजर होगा और एक छोटा ऑन-वोल्टेज मान प्रदर्शित किया जाएगा। इस समय, दो परीक्षण बिंदुओं के बीच शॉर्ट सर्किट होगा।
2) लाइन इन्सुलेशन को मापने के लिए मल्टीमीटर का उपयोग करने से पता चल सकता है कि लाइन शॉर्ट-सर्किट है या नहीं। उदाहरण के लिए, माप शीट अपेक्षाकृत अछूता है। यदि इन्सुलेशन मान शून्य (धातु ग्राउंडिंग) या बहुत कम (गैर-धातु ग्राउंडिंग) है, तो यह अनुमान लगाया जा सकता है कि इस चरण में लाइन ग्राउंडेड है। यदि इसे ग्राउंडेड नहीं किया गया है, तो इन्सुलेशन मूल्य अधिक है। चरण-दर-चरण इन्सुलेशन को फिर से मापें। यदि चरण-दर-चरण इन्सुलेशन शून्य है, तो इसका मतलब है कि दो-चरण लाइनों के बीच शॉर्ट सर्किट है।
3) जब लाइन में बिजली न हो, तो एक प्रतिरोध गियर का उपयोग करें (आरएक्स10 गियर को पॉइंटर मीटर में रखा जाता है, और ऑन-ऑफ गियर को डिजिटल मीटर में थोड़ी देर के लिए बुलाया जाता है), और दो मीटर (या दो) को छूएं तारों) को मापा जाना है। यदि पॉइंटर मीटर नहीं चलता है, तो यह एक खुला सर्किट है, और यह शॉर्ट सर्किट है। डिजिटल मीटर ओपन सर्किट की संख्या नहीं बदली है, और कोई आवाज़ नहीं है। शॉर्ट सर्किट से कॉल आएगी, नहीं तो नंबर जीरो है।
4) तार के कोर को तार के दोनों सिरों पर अलग करें, और एक दूसरे को स्पर्श न करें। फिर, मल्टीमीटर को उपरोक्त स्थिति में दबाएं, और जांच को दो अलग-अलग रंगों के तार के सिरों पर रखें। यदि मापा गया मान 0.5 मेगाह्म से ऊपर है, या यह अनंत दिखाता है, तो लाइन के इन्सुलेशन में कोई समस्या नहीं है, यानी लाइन में कोई रिसाव नहीं है; यदि मापा गया मान 0.5 मेगाहोम से कम है, तो लाइन इन्सुलेशन अयोग्य है और रिसाव है। इस निष्क्रिय उद्घाटन के बाद लाइन में सभी कनेक्टर और जंक्शन बॉक्स का पता लगाएं, क्या कनेक्टर का इन्सुलेशन अच्छी तरह से नहीं किया गया है, और फिर प्रतिरोध माप द्वारा प्रत्येक कनेक्टर और जंक्शन बॉक्स की जांच करने के लिए मल्टीमीटर का उपयोग करें। कारण यह है कि शॉर्ट सर्किट के समय शॉर्ट सर्किट से बड़ा करंट उत्पन्न होगा और लाइन ज्यादा नहीं जलेगी। आम तौर पर, शॉर्ट सर्किट की स्थिति संयुक्त या जंक्शन बॉक्स में प्रतिरोध माप द्वारा निर्धारित की जा सकती है।
2. शॉर्ट सर्किट या ग्राउंडिंग का पता कैसे लगाएं?
लेकिन मैं अभी भी इस सवाल का जवाब देता हूं कि कैसे पता लगाया जाए कि चाकू स्विच की वितरण लाइन शॉर्ट-सर्किट है या सर्किट ब्रेकर और लीकेज सर्किट ब्रेकर की सुरक्षा के बिना ग्राउंडेड है। (वास्तव में, यदि लाइन पर शॉर्ट सर्किट होता है, तो चाकू स्विच का बिजली वितरण होता है; परिणाम या तो कंडक्टर को जला देता है या चाकू के स्विच को जला देता है; हालांकि, मैं अभी भी प्रश्नों का उत्तर देता हूं परीक्षण सिद्धांत.
(1) वितरण लाइन की शुरुआत में बिजली स्विच को बंद करें, सॉकेट में प्लग किए गए प्लग-इन लोड सहित लाइन पर सभी लोड स्विच को डिस्कनेक्ट करें, और आउटलेट के अंत में दो आउटलेट के प्रतिरोध को मापें। मल्टीमीटर प्रतिरोध के साथ पावर स्विच× 100। यदि मल्टीमीटर का प्रतिरोध बहुत छोटा मापा जाता है (अर्थात, सूचक दाईं ओर लगभग अंत तक घूमता है), तो यह साबित होता है कि चरण रेखा और के बीच एक शॉर्ट सर्किट है शून्य रेखा, अन्यथा कोई शॉर्ट सर्किट नहीं है। यह मापने का वही पता लगाने का तरीका है कि चरण रेखा सुरक्षात्मक ग्राउंडिंग (शून्य) लाइन से शॉर्ट-सर्किट है या नहीं और शून्य रेखा शॉर्ट-सर्किट है या नहीं।
(2) यदि चरण रेखा और शून्य रेखा के बीच, चरण रेखा और सुरक्षात्मक ग्राउंडिंग (शून्य) रेखा के बीच, और शून्य रेखा और सुरक्षात्मक ग्राउंडिंग (शून्य) रेखा के बीच कोई शॉर्ट सर्किट नहीं है, तो यह पता लगाया जा सकता है कि क्या चरण रेखा और शून्य रेखा के बीच ग्राउंडिंग होती है।
यदि आपके पास क्लैंप मीटर है, तो ग्राउंडिंग करंट का पता लगाने के लिए इसका उपयोग करना सबसे अच्छा है। पता लगाने की विधि इस प्रकार है: सबसे पहले, पावर स्विच को डिस्कनेक्ट करें, पावर स्विच के आउटलेट छोर से वितरण तटस्थ रेखा को हटा दें (और इसे चिह्नित करें), फिर पावर स्विच को बंद करें, और चरण रेखा को मापने के लिए क्लैंप मीटर का उपयोग करें इसमें ग्राउंडिंग करंट है (यदि क्लैंप मीटर को पहले 100A गियर पर सेट किया गया है, यदि यह करंट को माप नहीं सकता है, तो धीरे-धीरे इसे छोटे करंट गियर पर सेट करें), यदि यह अभी भी ग्राउंडिंग करंट को माप नहीं सकता है; आप चरण रेखा की ग्राउंडिंग को खारिज कर सकते हैं। चरण रेखा का पता लगाने के बाद, चरण लाइन को हटाने के लिए पावर स्विच को डिस्कनेक्ट करें, शून्य रेखा को पावर स्विच के चरण लाइन आउटलेट संपर्क से कनेक्ट करें, और उपरोक्त क्लैंप के साथ चरण रेखा को मापकर शून्य रेखा का पता लगाने के लिए पावर स्विच को बंद करें। मीटर।
