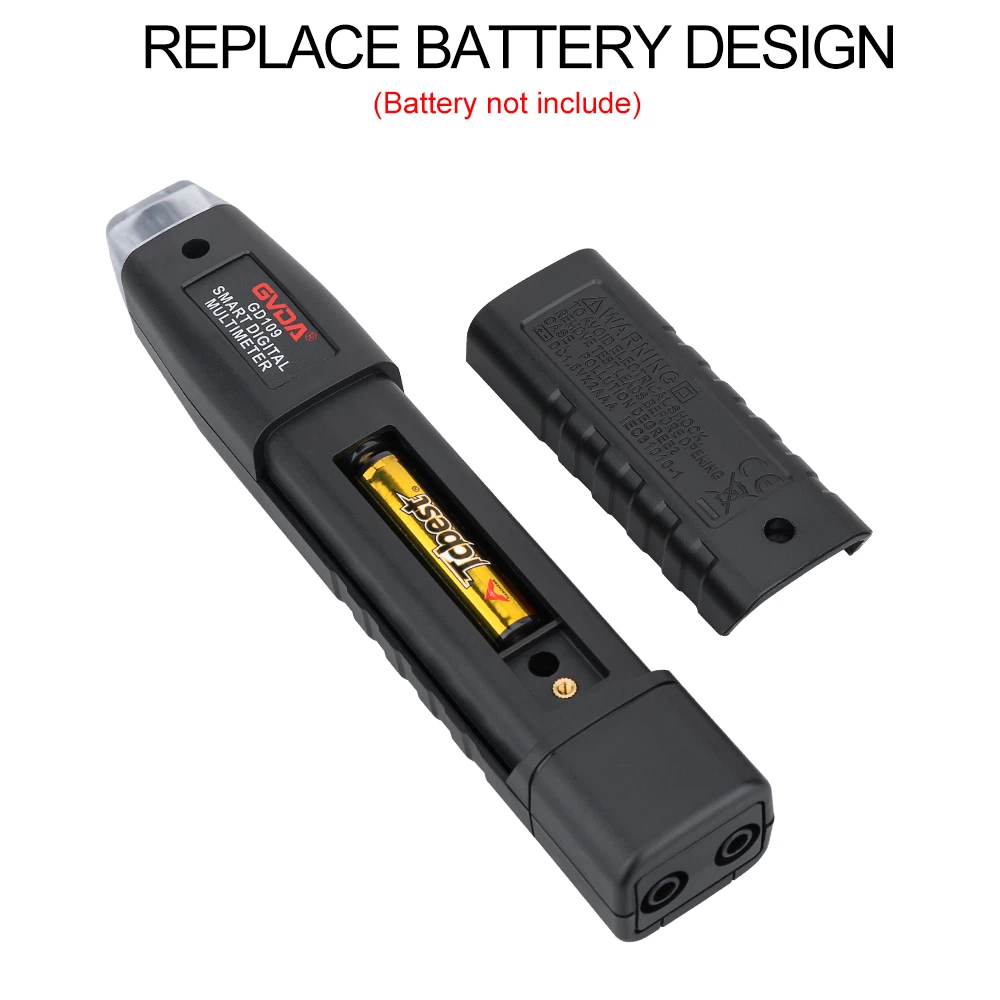

मल्टीमीटर का सिद्धांत और विवरण
मीटर हेड
यह एक उच्च संवेदनशीलता वाला मैग्नेटोइलेक्ट्रिक डीसी एमीटर है, मल्टीमीटर का मुख्य प्रदर्शन सूचकांक मूल रूप से हेड के प्रदर्शन पर निर्भर करता है। हेड की संवेदनशीलता हेड के सूचक को पूर्ण स्केल पर विक्षेपित करने पर हेड से प्रवाहित डीसी करंट का मान होता है, यह मान जितना छोटा होता है, हेड की संवेदनशीलता उतनी ही अधिक होती है। वोल्टेज मापते समय आंतरिक प्रतिरोध जितना अधिक होगा, इसका प्रदर्शन उतना ही बेहतर होगा। हेड पर चार पैमाने होते हैं, उनके कार्य इस प्रकार हैं: पहला (ऊपर से नीचे तक) R या Ω लेबल किया हुआ है, जो प्रतिरोध का मान दर्शाता है, ओम में रूपांतरण स्विच, यानी इस पैमाने को पढ़ें। दूसरा ∽ और VA के साथ चिह्नित है, जो एसी और डीसी वोल्टेज और डीसी करंट मूल्यों को दर्शाता है, जब चेंजओवर स्विच AC या DC वोल्टेज ब्लॉक में होता है और रेंज AC 10V पर होती है, तो यह स्केल पढ़ा जाता है। चौथी लाइन को dB से चिह्नित किया जाता है, जो ऑडियो लेवल को दर्शाता है।
माप रेखा
माप लाइन का उपयोग विभिन्न मापों को उपयुक्त मीटर में परिवर्तित करने के लिए किया जाता है ताकि छोटे डीसी करंट सर्किट को मापा जा सके, जिसमें प्रतिरोधक, अर्धचालक घटक और बैटरी शामिल हैं
यह विभिन्न मापों (जैसे धारा, वोल्टेज, प्रतिरोध, आदि) की एक किस्म हो सकती है, विभिन्न श्रेणियों, प्रसंस्करण की एक श्रृंखला (जैसे सुधार, शंट, वोल्टेज, आदि) के बाद माप के लिए मीटर सिर में छोटे डीसी वर्तमान की एक निश्चित सीमा में।
बदलना
इसकी भूमिका विभिन्न प्रकार और माप की विभिन्न श्रेणियों की आवश्यकताओं को पूरा करने के लिए विभिन्न माप लाइनों का चयन करना है। ट्रांसफर स्विच में आम तौर पर दो होते हैं, जिन्हें क्रमशः अलग-अलग गियर और रेंज के साथ चिह्नित किया जाता है।
काम के सिद्धांत
मल्टी-मीटर का मूल सिद्धांत एक संवेदनशील मैग्नेटो-इलेक्ट्रिक डीसी एमीटर (माइक्रोएम्पियर मीटर) को मीटर हेड के रूप में उपयोग करना है। जब एक छोटा करंट हेड से गुजरता है, तो करंट इंडिकेशन होगा। हालाँकि, हेड बड़ी धाराओं को पास नहीं कर सकता है, इसलिए वोल्टेज को शंट या स्टेप डाउन करने के लिए कुछ प्रतिरोधकों को समानांतर और श्रृंखला में हेड पर जोड़ा जाना चाहिए, ताकि सर्किट में करंट, वोल्टेज और प्रतिरोध को मापा जा सके।
