स्टील रोलिंग उत्पादन में इन्फ्रारेड थर्मामीटर के अनुप्रयोग का परिचय
1. प्रस्तावना
आधुनिक स्टील रोलिंग उत्पादन प्रक्रिया में, स्टील प्लेटों की भौतिक गुणवत्ता सुनिश्चित करने और रोलिंग और कूलिंग को नियंत्रित करने के लिए, कुछ तापमान माप और पता लगाने के तरीकों की आवश्यकता होती है। इन्फ्रारेड थर्मामीटर की उच्च सटीकता और मजबूत विश्वसनीयता स्टील प्लेटों के लिए प्रभावी, सटीक और विश्वसनीय तापमान माप प्रदान कर सकती है, जिससे उत्पाद की गुणवत्ता में सुधार होगा, खपत कम होगी और उत्पादकता में सुधार होगा।
2. इन्फ्रारेड थर्मामीटर की संरचना
इन्फ्रारेड थर्मामीटर, जिसे इन्फ्रारेड विकिरण थर्मामीटर के रूप में भी जाना जाता है, वस्तु के विद्युत चुम्बकीय विकिरण को मापकर उसके तापमान को निर्धारित करता है, जो वस्तु के अंदर निहित ऊर्जा से आता है। औद्योगिक अनुप्रयोगों के लिए, हम दृश्य प्रकाश की छोटी तरंग दैर्ध्य को अवरक्त प्रकाश तक 20 μ मीटर के अवरक्त विकिरण तक विस्तारित करने से चिंतित हैं। इसलिए, इन्फ्रारेड थर्मामीटर (विकिरण थर्मामीटर) एक उपकरण है जो विकिरण ऊर्जा की मात्रा निर्धारित करता है और विद्युत संकेतों का उपयोग करके इसके संबंधित तापमान को व्यक्त करता है।
इन्फ्रारेड थर्मामीटर को आम तौर पर चार भागों में विभाजित किया जा सकता है: ऑप्टिकल सिस्टम, इन्फ्रारेड डिटेक्टर, सिग्नल प्रोसेसिंग भाग और डिस्प्ले आउटपुट भाग।
2.1 ऑप्टिकल सिस्टम
ऑप्टिकल सिस्टम इन्फ्रारेड थर्मामीटर का एक महत्वपूर्ण घटक है, जिसका उपयोग मुख्य रूप से विकिरण ऊर्जा इकट्ठा करने, मापे गए लक्ष्य को लक्षित करने, थर्मामीटर के दृश्य क्षेत्र को निर्धारित करने और थर्मामीटर के इंटीरियर पर एक निश्चित सीलिंग प्रभाव प्रदान करने के लिए किया जाता है।
2.2 इन्फ्रारेड डिटेक्टर
इन्फ्रारेड डिटेक्टर इन्फ्रारेड थर्मामीटर का मुख्य भाग है। इन्फ्रारेड डिटेक्टर वस्तुनिष्ठ लेंस के माध्यम से मापी गई वस्तु की विकिरण ऊर्जा प्राप्त करता है, विकिरण ऊर्जा को विद्युत संकेतों में परिवर्तित करता है, और अंत में बाद के प्रसंस्करण के माध्यम से मापी गई वस्तु की सतह का तापमान प्राप्त करता है।
2.3 सिग्नल प्रोसेसिंग
इन्फ्रारेड डिटेक्टर इन्फ्रारेड विकिरण को विद्युत संकेतों में परिवर्तित करता है, जिन्हें सिग्नल प्रोसेसिंग अनुभाग में भेजा जाता है। प्रीएम्प्लीफाइड और ए/डी परिवर्तित होने के बाद, सिग्नल को माइक्रोप्रोसेसर में इनपुट किया जाता है। साथ ही, पर्यावरण तापमान क्षतिपूर्ति संकेत भी माइक्रोप्रोसेसर में इनपुट होता है। माइक्रोप्रोसेसर द्वारा रैखिककरण प्रसंस्करण के बाद, पर्यावरणीय क्षतिपूर्ति और विकिरण दर सुधार के बाद सही आउटपुट सिग्नल प्राप्त होता है।
2.4 डिस्प्ले आउटपुट
व्यावहारिक अनुप्रयोगों में, प्रोसेसर द्वारा प्रदान किए गए तापमान संकेत का उपयोग दो तरीकों से किया जाता है: एक डिस्प्ले के माध्यम से प्रदर्शित किया जाता है; एक अन्य विधि उत्पादन प्रक्रिया को नियंत्रित करने के लिए तापमान संकेतों को औद्योगिक नियंत्रण प्रणालियों तक संचारित करना है, और इसमें एक साथ दो विधियों का भी उपयोग किया जाता है।

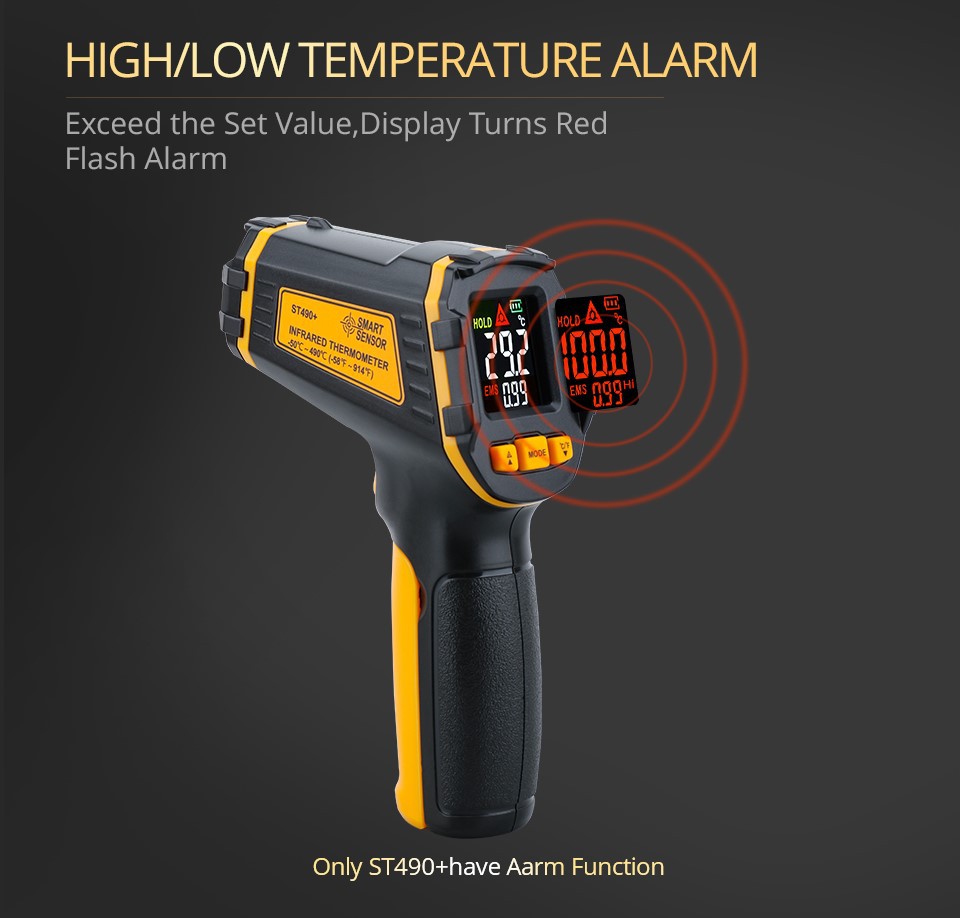

विभिन्न प्रकार के तापमान डिटेक्टर मूल्यों, अधिकतम मूल्यों, न्यूनतम मूल्यों, औसत मूल्यों और अंतरों का वास्तविक समय प्रदर्शन प्रदान कर सकते हैं। वे विकिरण दर सेटिंग्स, अलार्म सेटिंग्स आदि भी प्रदर्शित कर सकते हैं। सॉफ़्टवेयर प्रसंस्करण के बाद, वे तापमान वक्र, ताप मानचित्र इत्यादि भी प्रदर्शित कर सकते हैं। थर्मामीटर का उपयोग आमतौर पर {{1}mA या 4-20mA वर्तमान आउटपुट के लिए किया जाता है। यदि वोल्टेज सिग्नल की आवश्यकता होती है, तो वर्तमान सिग्नल को भी परिवर्तित और स्केल किया जा सकता है।
