क्रिस्टल ऑसिलेटर का परीक्षण करने के लिए ऑसिलोस्कोप का उपयोग कैसे करें
क्रिस्टल ऑसिलेटर में निष्क्रिय क्रिस्टल ऑसिलेटर और सक्रिय क्रिस्टल ऑसिलेटर शामिल हैं। क्रिस्टल ऑसिलेटर की शुरुआती तरंग को ऑसिलोस्कोप से मापा जा सकता है। क्रिस्टल ऑसिलेटर तरंग को मापने की विधि नीचे प्रस्तुत की गई है।
निष्क्रिय क्रिस्टल दोलक तरंगरूप मापने के लिए ऑसिलोस्कोप का उपयोग करता है
जब निष्क्रिय क्रिस्टल ऑसिलेटर दोलन करना शुरू करता है, तो दोनों पिन दोलन तरंग उत्पन्न करेंगे। क्रिस्टल ऑसिलेटर की तरंग देखने के लिए ऑसिलोस्कोप जांच के ऋणात्मक ध्रुव को GND से और धनात्मक ध्रुव को किसी भी क्रिस्टल ऑसिलेटर पिन से जोड़ें।
सामान्य परिस्थितियों में, निष्क्रिय क्रिस्टल ऑसिलेटर की तरंग एक साइन तरंग होती है। साइन तरंग को ऑसिलोस्कोप के माध्यम से देखा जा सकता है। मापी गई आवृत्ति क्रिस्टल ऑसिलेटर की शुरुआती आवृत्ति के अनुरूप होनी चाहिए।
सक्रिय क्रिस्टल ऑसिलेटर तरंगों को मापने के लिए ऑसिलोस्कोप का उपयोग करता है
आम तौर पर, सक्रिय क्रिस्टल ऑसिलेटर में चार पिन होते हैं, दो बिजली आपूर्ति पिन, एक आउटपुट पिन, और दूसरा पिन फ्लोटिंग या GND से जुड़ा रहता है। मापते समय, आपको ऑसिलोस्कोप जांच के सकारात्मक ध्रुव को आउटपुट पिन से और नकारात्मक ध्रुव को GND से जोड़ना होगा। सक्रिय क्रिस्टल ऑसिलेटर द्वारा दो तरंग आउटपुट होते हैं: साइन वेव और स्क्वायर वेव। यह मुख्य रूप से इस बात पर निर्भर करता है कि क्रिस्टल ऑसिलेटर में एक एकीकृत शेपिंग सर्किट है या नहीं। अगर अंदर शेपिंग सर्किट है, तो यह एक स्क्वायर वेव आउटपुट करेगा, अन्यथा यह एक साइन वेव आउटपुट करेगा।
मापते समय ध्यान देने योग्य बातें
क्रिस्टल ऑसिलेटर वेवफॉर्म को मापते समय, आपको दो बातों पर ध्यान देना चाहिए: 1) ऑसिलोस्कोप की बैंडविड्थ; 2) लोड कैपेसिटेंस। ऑसिलोस्कोप की बैंडविड्थ क्रिस्टल ऑसिलेटर की शुरुआती आवृत्ति से कम से कम 5 गुना अधिक होनी चाहिए, अन्यथा मापी गई तरंग विकृत हो जाएगी। क्रिस्टल ऑसिलेटर लोड कैपेसिटेंस के प्रति अपेक्षाकृत संवेदनशील होता है, इसलिए मापते समय इनपुट कैपेसिटेंस के प्रभाव को माप पर कम से कम किया जाना चाहिए।
विद्युत संकेत तरंगों का निरीक्षण करने के लिए ऑसिलोस्कोप का उपयोग करने के चरण।
1.Y-अक्ष युग्मन विधि का चयन करें
मापे जा रहे सिग्नल की आवृत्ति के अनुसार, Y-अक्ष इनपुट युग्मन मोड चयन "AC-ग्राउंड-DC" स्विच को AC या DC पर सेट करें।
2. Y-अक्ष संवेदनशीलता का चयन करें
मापे गए सिग्नल के अनुमानित पीक-टू-पीक मूल्य के अनुसार (यदि क्षीणन जांच का उपयोग किया जाता है, तो इसे क्षीणन गुणक से विभाजित किया जाना चाहिए; जब युग्मन मोड डीसी गियर में होता है, तो सुपरइम्पोज़्ड डीसी वोल्टेज मूल्य पर भी विचार किया जाना चाहिए), वाई-अक्ष संवेदनशीलता वी/डिव स्विच (या वाई-अक्ष क्षीणन स्विच) का चयन करें जो उचित स्तर पर सेट है। यदि आपको वास्तविक उपयोग में मापा वोल्टेज मान पढ़ने की आवश्यकता नहीं है, तो आप स्क्रीन पर आवश्यक ऊंचाई के साथ तरंग प्रदर्शित करने के लिए वाई-अक्ष संवेदनशीलता फ़ाइन-ट्यूनिंग (या वाई-अक्ष लाभ) घुंडी को उचित रूप से समायोजित कर सकते हैं।

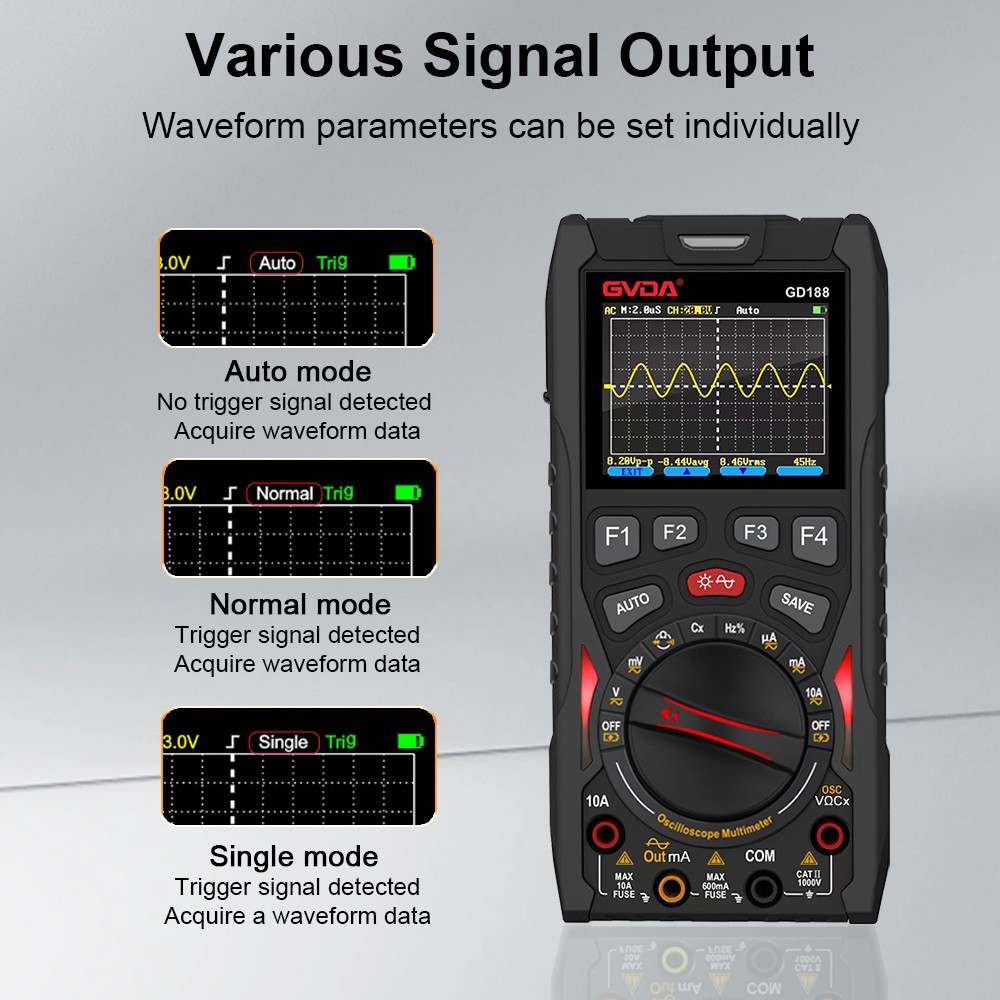

3. ट्रिगर (या सिंक्रोनाइज़ेशन) सिग्नल स्रोत और ध्रुवता का चयन करें
आमतौर पर ट्रिगर (या सिंक्रोनाइज़ेशन) सिग्नल पोलरिटी स्विच को " " या "-" स्थिति में रखा जाता है।
4.स्कैनिंग गति का चयन करें
मापे जा रहे सिग्नल की अवधि (या आवृत्ति) के अनुमानित मूल्य के आधार पर एक्स-अक्ष स्कैनिंग गति t/div (या स्कैनिंग रेंज) स्विच को उचित स्तर पर सेट करें। यदि वास्तविक उपयोग में परीक्षण समय मान को पढ़ने की आवश्यकता नहीं है, तो स्वीप स्पीड t/div फ़ाइन-ट्यूनिंग (या स्कैन फ़ाइन-ट्यूनिंग) नॉब को उचित रूप से समायोजित किया जा सकता है ताकि परीक्षण के लिए आवश्यक संख्या में चक्रों की तरंग स्क्रीन पर प्रदर्शित की जा सके। यदि सिग्नल के किनारे वाले हिस्से को देखा जाना है, तो स्वीप स्पीड t/div स्विच को सबसे तेज़ स्वीप स्पीड पर सेट किया जाना चाहिए।
5. मापे जाने वाले सिग्नल को इनपुट करें
मापे गए सिग्नल को जांच द्वारा क्षीण कर दिए जाने के बाद (या बिना क्षीणन के समाक्षीय केबल द्वारा सीधे इनपुट कर दिया जाता है, लेकिन इस समय इनपुट प्रतिबाधा कम हो जाती है और इनपुट धारिता बढ़ जाती है), इसे Y-अक्ष इनपुट टर्मिनल के माध्यम से ऑसिलोस्कोप में इनपुट कर दिया जाता है।
