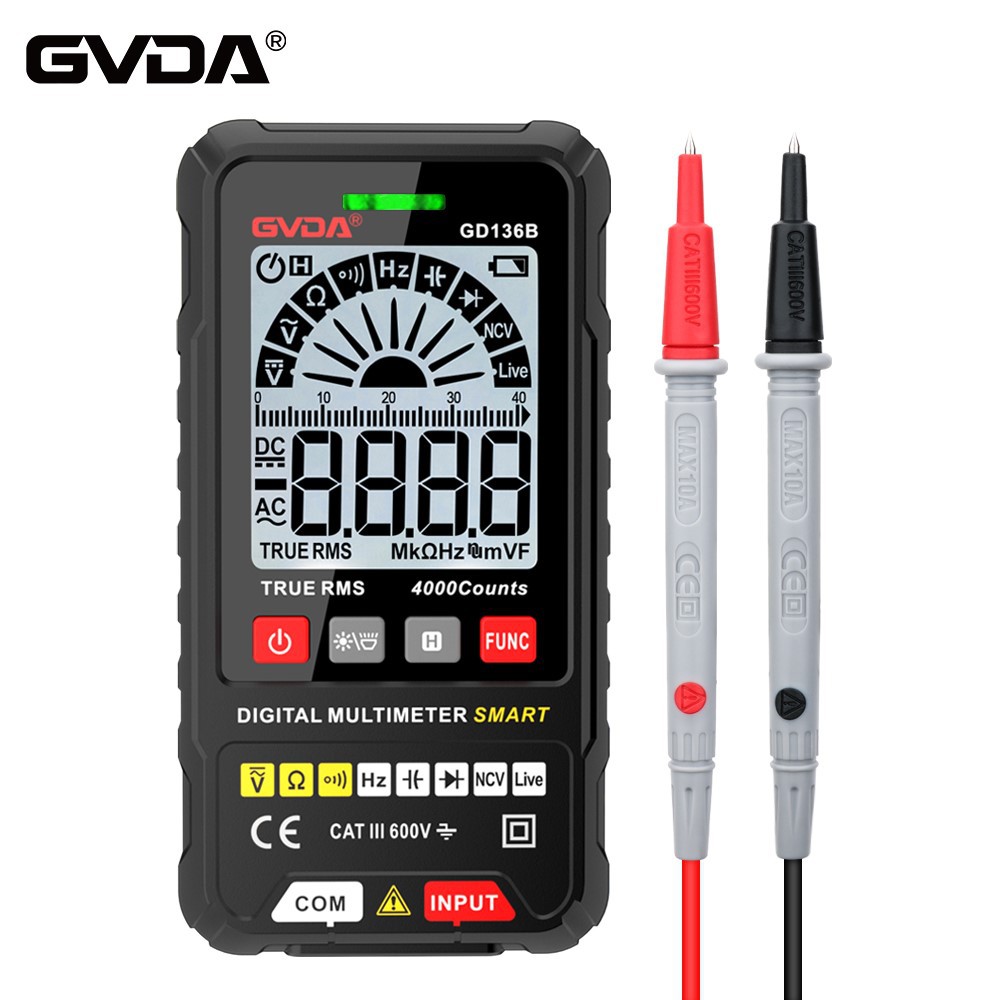

मल्टीमीटर का बेहतर उपयोग कैसे करें?
पाठकों और संबंधित डिजाइनरों के लिए, मल्टीमीटर के साथ ट्रायोड के पिन को मापना अब कोई मुश्किल काम नहीं है। हालाँकि, वास्तव में, एक मल्टीमीटर न केवल ट्रायोड को माप सकता है बल्कि इसकी कार्यशील स्थिति भी निर्धारित कर सकता है। यह आलेख ट्रायोड की कार्यशील स्थिति का पता लगाने के लिए मल्टीमीटर का उपयोग करने के प्रासंगिक मुद्दों के बारे में विस्तार से बताता है।
उदाहरण के लिए, यदि किसी पावर एम्पलीफायर में कोई आउटपुट नहीं है और मल्टीमीटर से मापे गए ट्रायोड में से किसी एक के बेस और एमिटर के बीच वोल्टेज 0V है (सर्किट बोर्ड पर मापा जाता है), तो क्या इसका मतलब यह है कि ट्रायोड क्षतिग्रस्त है? दी गई शर्तों के आधार पर, मौजूदा डेटा के आधार पर यह तय करना असंभव है कि ट्रायोड टूट गया है। यहां दो बिंदुओं पर ध्यान देने की आवश्यकता है: क्या पावर एम्पलीफायर आउटपुट यह सुनिश्चित करता है कि यह ट्रायोड एम्पलीफायर या स्विच के रूप में कार्य करता है। इसके अतिरिक्त, यदि यह एक एम्पलीफायर के रूप में कार्य करता है, तो पहले ट्यूब के बायस सर्किट की जांच की जानी चाहिए (यदि कोई बायस सर्किट नहीं है, तो सामान्य ऑपरेशन के दौरान ट्यूब का आधार नकारात्मक होना चाहिए)।
तो, क्या एक मल्टीमीटर सर्किट बोर्ड पर ट्रायोड का तापमान (अच्छा या बुरा) निर्धारित कर सकता है? जब ट्रायोड प्रवर्धन, संतृप्ति और कटऑफ जैसे विभिन्न चरणों में काम कर रहा हो तो प्रत्येक ध्रुव पर वोल्टेज क्या हैं? जाहिर है, इस पद्धति का उपयोग केवल संदर्भ के रूप में किया जा सकता है। बिजली बंद होने पर ऑनलाइन प्रतिरोध का पता लगाना और मल्टीमीटर से पुनः पता लगाने के लिए ट्रायोड को हटाना भी आवश्यक है। ट्रायोड के प्रत्येक ध्रुव पर वोल्टेज के लिए:
प्रवर्धन अवस्था में: यूसी एक्सप्रेस यूबी एक्सप्रेस यूई (पीएनपी) या (यूई एक्सप्रेस यूबी एक्सप्रेस यूसी (एनपीएन))। दूसरे शब्दों में, उत्सर्जक जंक्शन आगे की ओर झुका हुआ है, और कलेक्टर जंक्शन विपरीत दिशा में है।
संतृप्ति अवस्था में: उत्सर्जक जंक्शन आगे की ओर झुका हुआ है; कलेक्टर जंक्शन आगे की ओर झुका हुआ है।
कटऑफ स्थिति में: उत्सर्जक जंक्शन विपरीत दिशा में पक्षपाती है; कलेक्टर जंक्शन विपरीत दिशा में है।
विशिष्ट वोल्टेज वास्तविक स्थिति के अनुसार निर्धारित किए जाते हैं लेकिन उन्हें हमेशा उपरोक्त शर्तों को पूरा करना चाहिए।
कलेक्टर और उत्सर्जक के बीच वोल्टेज को मापते समय और यह लगभग 0.3 ~ 0.6V के बीच होता है, ट्रायोड संतृप्ति स्थिति में होता है।
जब कलेक्टर और एमिटर के बीच मापा गया वोल्टेज बिजली आपूर्ति वोल्टेज के लगभग बराबर होता है, तो ट्रायोड कटऑफ स्थिति में होता है।
जब कलेक्टर और एमिटर के बीच मापा गया वोल्टेज 1.0V~(बिजली आपूर्ति वोल्टेज -1)V के बीच होता है, तो ट्रायोड विभिन्न प्रवर्धन अवस्थाओं में होता है।
आधार और उत्सर्जक के बीच वोल्टेज 0 है, लेकिन यह निश्चित रूप से निष्कर्ष नहीं निकाला जा सकता है कि इस समय ट्रायोड क्षतिग्रस्त है। इसका विश्लेषण विशिष्ट स्थिति के अनुसार किया जाना आवश्यक है।
