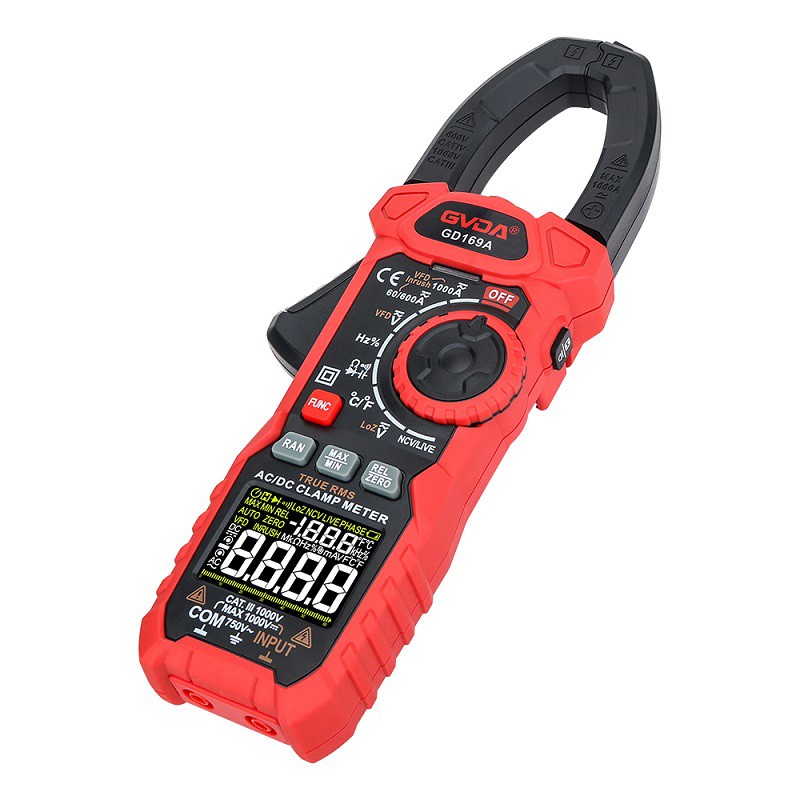

लीकेज क्लैंप मीटर का उपयोग कैसे करें
लीकेज क्लैंप एमीटर का सिद्धांत:
लीकेज करंट क्लैंप मीटर मुख्य रूप से प्रतिबाधा रूपांतरण, रेंज रूपांतरण, एसी-डीसी रूपांतरण, प्रवर्धन, संकेत उपकरण आदि से बना है। कुछ में ओवरकरंट सुरक्षा, ध्वनि और प्रकाश अलार्म सर्किट और परीक्षण वोल्टेज समायोजन उपकरण भी होते हैं, और संकेत देने वाले उपकरण को दो प्रकारों में विभाजित किया जाता है: एनालॉग प्रकार और डिजिटल प्रकार। संयुक्त राज्य अमेरिका के यूएल मानक के अनुसार, लीकेज करंट वह करंट है जिसे कैपेसिटिव कपलिंग करंट सहित घरेलू उपकरणों के सुलभ हिस्सों से संचालित किया जा सकता है। रिसाव धारा में दो भाग शामिल हैं, एक भाग इन्सुलेशन प्रतिरोध के माध्यम से प्रवाहकत्त्व धारा I1 है; दूसरा भाग वितरित कैपेसिटेंस के माध्यम से विस्थापन वर्तमान I2 है, बाद वाले की कैपेसिटेंस XC =1/2pfc है, जो बिजली आवृत्ति के व्युत्क्रमानुपाती है, और वितरित कैपेसिटेंस करंट आवृत्ति के साथ बढ़ता है और बढ़ता है, इसलिए बिजली की आवृत्ति के साथ लीकेज करंट बढ़ता है। उदाहरण के लिए: थाइरिस्टर के साथ बिजली की आपूर्ति, इसका हार्मोनिक घटक लीकेज करंट को बढ़ा देगा।
यदि किसी सर्किट या सिस्टम के इन्सुलेशन प्रदर्शन का मूल्यांकन किया जाता है, तो वर्तमान में इन्सुलेटिंग सामग्री के माध्यम से जमीन (या सर्किट के बाहर प्रवाहकीय भागों) में बहने वाली सभी धाराएं शामिल होंगी, साथ ही सर्किट या सिस्टम में कैपेसिटिव डिवाइस (वितरित कैपेसिटेंस) भी शामिल होंगे एक कैपेसिटिव डिवाइस के रूप में माना जा सकता है) और पृथ्वी में प्रवाहित होने वाली धारा। लंबी वायरिंग एक बड़ी वितरण क्षमता बनाएगी और लीकेज करंट को बढ़ाएगी, जिस पर अनग्राउंडेड सिस्टम में विशेष ध्यान दिया जाना चाहिए।
रिसाव क्लैंप मीटर के लिए सावधानियां:
1. लीकेज करंट माप का सिद्धांत मूल रूप से इन्सुलेशन प्रतिरोध के समान है। इन्सुलेशन प्रतिरोध को मापना वास्तव में एक प्रकार का लीकेज करंट है, लेकिन इसे प्रतिरोध के रूप में व्यक्त किया जाता है। हालाँकि, लीकेज करंट का सामान्य माप एसी वोल्टेज को लागू करना है, इसलिए, कैपेसिटिव घटक का करंट लीकेज करंट के घटक में शामिल होता है।
2. झेलने वाले वोल्टेज परीक्षण के दौरान, परीक्षण उपकरण की सुरक्षा के लिए और निर्दिष्ट तकनीकी संकेतकों के अनुसार परीक्षण करने के लिए, अधिकतम विद्युत क्षेत्र की ताकत निर्धारित करना भी आवश्यक है जिसे नष्ट किए बिना परीक्षण किए गए उपकरण (इन्सुलेटेड सामग्री) के माध्यम से प्रवाहित करने की अनुमति है परीक्षण किए गए उपकरण (इन्सुलेटेड सामग्री)। ) अधिकतम धारा मान, इस धारा को आमतौर पर लीकेज धारा भी कहा जाता है, लेकिन इस विधि का उपयोग केवल उपरोक्त विशिष्ट अवसरों में ही किया जाता है। अंतर नोट करें.
3. लीकेज करंट वास्तव में विद्युत सर्किट या उपकरण के इंसुलेटिंग भाग के माध्यम से बिना किसी खराबी और लागू वोल्टेज के प्रवाहित होने वाली धारा है। इसलिए, यह विद्युत उपकरणों के इन्सुलेशन को मापने के लिए महत्वपूर्ण प्रतीकों में से एक है, और यह उत्पादों के सुरक्षा प्रदर्शन का मुख्य संकेतक भी है।
4. लीकेज करंट परीक्षक का उपयोग इन्सुलेशन या वितरित पैरामीटर प्रतिबाधा के माध्यम से विद्युत उपकरणों की कार्यशील बिजली आपूर्ति (या अन्य बिजली आपूर्ति) द्वारा उत्पन्न कार्य के लिए अप्रासंगिक लीकेज करंट को मापने के लिए किया जाता है, और इसका इनपुट प्रतिबाधा मानव शरीर की प्रतिबाधा का अनुकरण करता है।
