एक सर्किट खुला है या शॉर्ट सर्किट किया गया है या नहीं

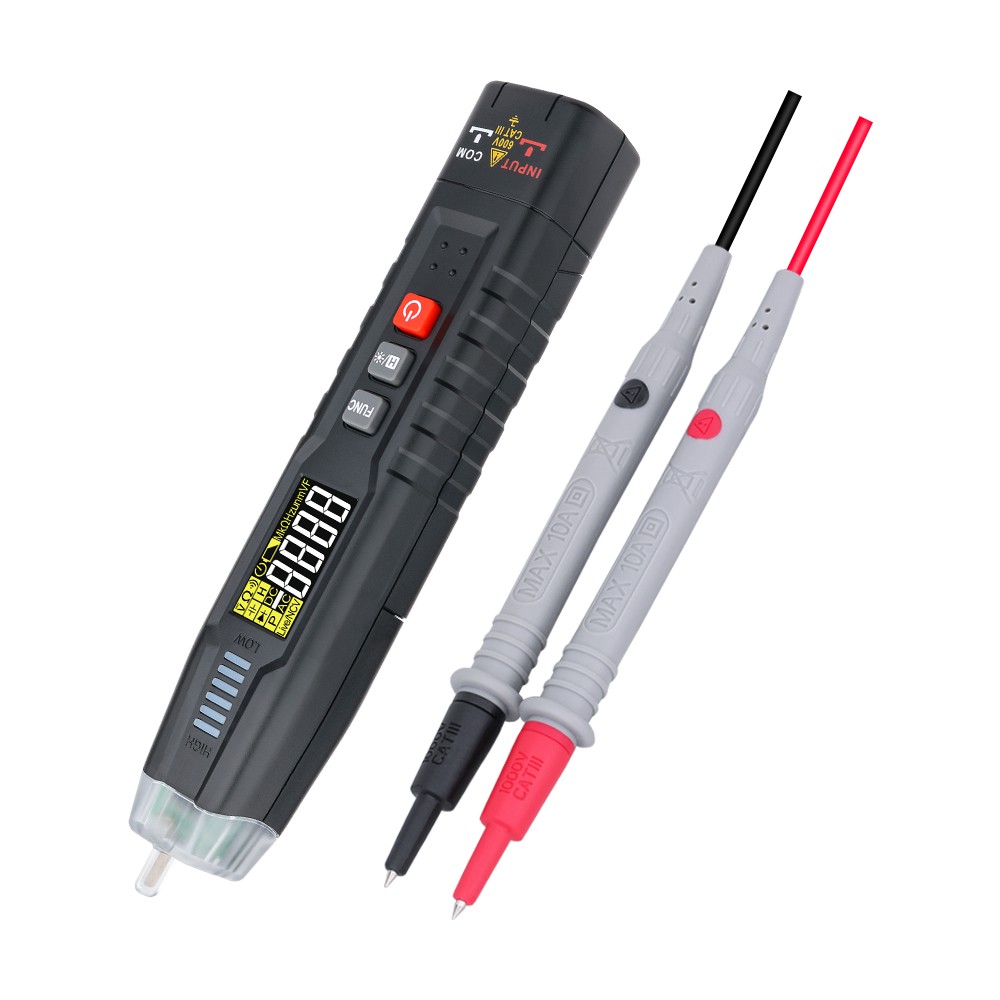

डिजिटल मल्टीमीटर का उपयोग अब बहुत आम है, सर्किट डिटेक्शन और वायरिंग में एक महत्वपूर्ण भूमिका निभा रहा है। मल्टीमीटर को मापने के लिए सबसे बुनियादी और आमतौर पर उपयोग किए जाने वाले तीन भौतिक मात्रा वोल्टेज, वर्तमान और प्रतिरोध हैं। शीर्षक इन तीन बुनियादी भौतिक मात्राओं के माप का सटीक वर्णन करता है।
वोल्टेज की माप
वोल्टेज माप के लिए एक डिजिटल मल्टीमीटर का उपयोग किया जाता है, और इस मामले में, मल्टीमीटर एक वोल्टमीटर के बराबर है। इसलिए, मल्टीमीटर लाइन पर विद्युत घटकों या बिजली की आपूर्ति के दो छोरों के समानांतर जुड़ा हुआ है। माप से पहले, यह निर्धारित करना आवश्यक है कि मापा वोल्टेज एसी या डीसी है या नहीं, इसके उच्चतम वोल्टेज मूल्य का अनुमान लगाएं, और फिर संबंधित एसी वोल्टेज रेंज या डीसी वोल्टेज रेंज का चयन करें। यदि वोल्टेज का परिमाण अज्ञात है, तो अधिकतम वोल्टेज रेंज गियर का उपयोग करना सुरक्षित है।
करंट का मापन
डिजिटल मल्टीमीटर के साथ करंट को मापते समय, यह एक एमीटर के बराबर होता है। इसलिए, परीक्षण किए गए सर्किट के साथ श्रृंखला में मल्टीमीटर कनेक्ट करें। वर्तमान को मापने से पहले, प्रत्यक्ष वर्तमान और वैकल्पिक वर्तमान के बीच अंतर करना भी आवश्यक है, वर्तमान के अधिकतम वर्तमान मूल्य का अनुमान लगाएं, और फिर संबंधित वैकल्पिक वर्तमान सीमा या प्रत्यक्ष वर्तमान सीमा का चयन करें। यदि वर्तमान का परिमाण अज्ञात है, तो इसकी अधिकतम सीमा का उपयोग करना सुरक्षित है।
निर्धारित करें कि क्या सर्किट खुला है या छोटा है?
सुनिश्चित करें कि पता लगाने और निर्णय लेने से पहले सर्किट का विद्युतीकरण नहीं किया जाता है। एक शॉर्ट सर्किट तब होता है जब बिजली की आपूर्ति से निकलने वाला तार सीधे लोड से गुजरने के बिना जुड़ा होता है, जो बिजली की आपूर्ति के दो छोरों को सीधे तार से जोड़ने के बराबर होता है। यदि यह एसी पावर है, तो लाइव और तटस्थ तार एक साथ जुड़े हुए हैं। इस बिंदु पर, जब तक कि बिजली बंद हो जाती है और डिजिटल मल्टीमीटर के प्रतिरोध स्तर को मापा जाता है, यदि प्रतिरोध बहुत छोटा या शून्य है, तो यह इंगित करता है कि सर्किट में एक शॉर्ट सर्किट है। मल्टीमीटर के बजर गियर का उपयोग भी किया जा सकता है, और यदि कोई शॉर्ट सर्किट है, तो मल्टीमीटर का बजर एक बीप साउंड का उत्सर्जन करेगा।
सर्किट टूटने का निर्धारण
एक सर्किट के तीन तत्व बिजली की आपूर्ति, लोड और मध्यवर्ती लिंक हैं। जब तक तत्वों में से एक सर्किट के अनुरूप नहीं होता है, तब तक यह एक सर्किट नहीं बना सकता है। यदि बिजली की आपूर्ति सामान्य होने के लिए सुनिश्चित की जाती है, तो सर्किट ब्रेकर का स्थान लोड या इंटरमीडिएट लिंक पर हो सकता है। आधार केवल लाइन को ऊर्जावान करना है जब सर्किट में कोई शॉर्ट सर्किट नहीं होता है। यदि लोड के दोनों सिरों पर वोल्टेज मापा जाता है, तो यह इंगित करता है कि सर्किट में कोई खुला सर्किट नहीं है, लेकिन लोड क्षतिग्रस्त है। यदि लोड के दोनों छोरों पर कोई वोल्टेज मापा जाता है, तो यह इंगित करता है कि मध्य लिंक में एक खुला सर्किट है, जो तार में एक खुला सर्किट या सहायक उपकरण में एक खुला सर्किट हो सकता है।
