इलेक्ट्रिक सोल्डरिंग आयरन वेल्डिंग सीएमओएस सर्किट के योजनाबद्ध आरेख का विश्लेषण
सीएमओएस सर्किट को सोल्डर करते समय, क्योंकि इनपुट प्रतिबाधा बहुत अधिक होती है, सोल्डरिंग आयरन की नोक पर प्रेरित बिजली सीएमओएस सर्किट को तोड़ने के लिए पर्याप्त होती है। सीएमओएस सर्किट को सोल्डर करते समय, शौकीनों को सोल्डरिंग आयरन की नोक को जमीन से जोड़ने की आवश्यकता होती है। या वेल्डिंग से पहले पावर प्लग को अनप्लग करें, जो स्पष्ट रूप से बहुत असुविधाजनक है। विशेष रूप से जब एक ही समय में कई सोल्डर जोड़ों को वेल्ड करने की आवश्यकता होती है, तो बार-बार प्लगिंग और अनप्लगिंग प्रक्रिया विशेष रूप से असुविधाजनक होती है। इसके साथ ही। कभी-कभी 20W इलेक्ट्रिक सोल्डरिंग आयरन के साथ तापमान पर्याप्त नहीं होता है, और यदि आप 20W या अधिक इलेक्ट्रिक सोल्डरिंग आयरन पर स्विच करते हैं, तो तापमान हमेशा बहुत अधिक होता है, इसलिए। इलेक्ट्रिक सोल्डरिंग आयरन के तापमान को समायोजित करने और बिजली की आपूर्ति को डिस्कनेक्ट करने में सक्षम होना सुविधाजनक है।

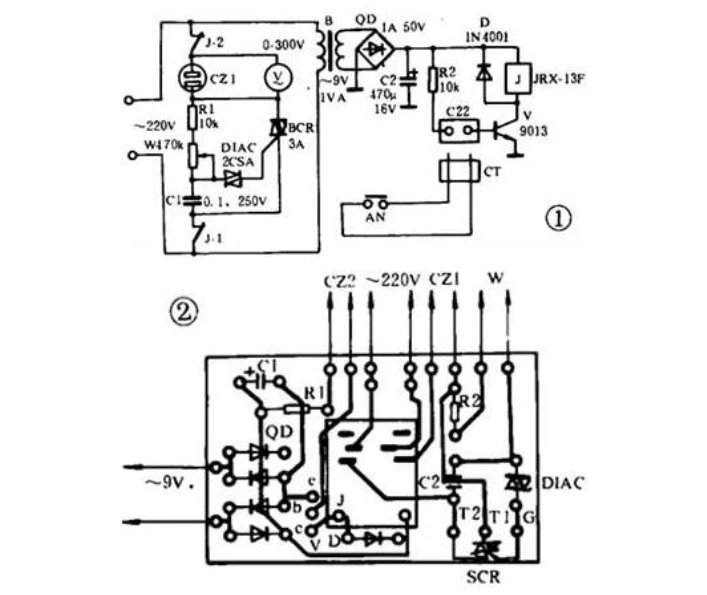

चित्र 1 में सर्किट सिद्धांत एक ट्रांजिस्टर स्विच सर्किट और एक थाइरिस्टर वोल्टेज विनियमन सर्किट से बना है, और मुद्रित बोर्ड आरेख चित्र 2 में दिखाया गया है। अब हम केवल संक्षेप में उत्पादन समस्याओं की व्याख्या करते हैं: बटन एएन को हैंडल पर स्थापित किया जाना चाहिए टांका लगाने वाला लोहा, और यह टांका लगाने के दौरान दबाने के लिए एक सुविधाजनक स्थान होना चाहिए। सर्किट बोर्ड के पिछले हिस्से को एपॉक्सी रेजिन के साथ सोल्डरिंग आयरन के हैंडल से जोड़ा जाता है, और लीड तार के दो ध्रुवों को पतले ढाल वाले तारों के साथ सर्किट बोर्ड के दो ध्रुवों में मिलाया जाता है। तार की लंबाई सोल्डरिंग आयरन पावर कॉर्ड की लंबाई के बराबर होनी चाहिए, और दोनों को नरम प्लास्टिक आस्तीन में रखा जाना चाहिए।
बटन लाइन के दोनों सिरे एक समाक्षीय प्लग या केला प्लग (आकृति में CT) से जुड़े होते हैं, और सॉकेट CZ2 इसके साथ मेल खाता है। रूपांतरण संपर्क रिले के दो सेट का उपयोग किया जाना चाहिए। यदि सॉकेट CZ1 के दो ध्रुव एक छोटे एसी वोल्टमीटर के समानांतर जुड़े हुए हैं, तो इसका उपयोग तापमान समायोजन पैरामीटर के रूप में किया जा सकता है। यदि नहीं, तो आप पोटेंशियोमीटर W की धुरी के चारों ओर एक स्केल भी उकेर सकते हैं, ताकि आप सोल्डरिंग आयरन के तापमान को मोटे तौर पर समझ सकें। सर्किट में घटकों को आरेख के अनुसार चुना जाता है, और कोई विशेष आवश्यकता नहीं है।
उपयोग में होने पर, सोल्डरिंग आयरन पावर प्लग और बटन प्लग को उनके संबंधित सॉकेट में डालें, बिजली की आपूर्ति में प्लग करें, और वेल्डिंग आवश्यकताओं के अनुसार तापमान समायोजित करें। टांका लगाते समय, टांका लगाने वाले लोहे की नोक सोल्डर जोड़ को छूने से पहले, अपनी उंगली से बटन दबाएं, और जब आप रिले में खींचने की आवाज सुनते हैं, तो टांका लगाने वाले लोहे की नोक की सतह चार्ज नहीं होती है, और आप ऐसा कर सकते हैं आत्मविश्वास के साथ सोल्डर. सोल्डर जोड़ छोड़ते समय, अपनी उंगली उठाएं और सोल्डरिंग आयरन गर्म होने के लिए सक्रिय हो जाएगा।
