डीसी स्थिर विद्युत आपूर्ति का उपयोग करते समय क्या सावधानियां बरतनी चाहिए?
1. डीसी नियंत्रित बिजली आपूर्ति के बुनियादी कार्य। डीसी नियंत्रित बिजली आपूर्ति में आमतौर पर कई आउटपुट मौजूद होते हैं:
उदाहरण के लिए, 5V और 2A पर एक निश्चित आउटपुट उपलब्ध है, और 0~24V और 0~1A पर दो समायोज्य आउटपुट (A और B) उपलब्ध हैं। स्थिर धारा और वोल्टेज स्थिरीकरण समायोज्य आउटपुट के दो मुख्य संचालन मोड हैं। उपकरण का फ्रंट पैनल एलईडी CV और CC मोड दिखाता है, जो लोड बदलने पर स्वचालित रूप से इन दो संचालन मोड के बीच स्विच हो जाता है। सामान्य तौर पर, एक लाल बत्ती निरंतर धारा (CC) को दर्शाती है जबकि एक हरी बत्ती स्थिर वोल्टेज (CV) को इंगित करती है। इसके अतिरिक्त, कुछ विनियमित बिजली आपूर्ति मास्टर-स्लेव ट्रैकिंग और A और B श्रृंखला संचालन प्रदान करती है। ट्रैकिंग संचालन मोड में होने पर, यदि सड़क A मुख्य सर्किट है और सड़क B स्लेव सर्किट है, तो स्लेव सर्किट का आउटपुट वोल्टेज मुख्य सर्किट के साथ बदलता है। यह उन स्थितियों के लिए इसे अधिक उपयुक्त बनाता है जहाँ एक सममित द्विध्रुवीय श्रृंखला ट्रैकिंग मोड में, यह 024V, 0 ~ 1A डीसी बिजली की आपूर्ति आउटपुट कर सकता है।
उपयोग हेतु सावधानियां
1. उचित समन्वय की गारंटी के लिए, पहले "मोटे समायोजन" घुंडी को आवश्यक वोल्टेज के अनुसार घुमाएँ, और फिर "ठीक समायोजन" घुंडी को धीरे-धीरे घुमाएँ। उदाहरण के लिए, जब आपको 12V बिजली का उत्पादन करना हो तो आपको "ठीक समायोजन" घुंडी को 12V पर और "मोटे समायोजन" घुंडी को 15V पर सेट करना चाहिए। हालाँकि, आपको "मोटे समायोजन" घुंडी को 10V पर सेट नहीं करना चाहिए। यदि नहीं, तो अधिकतम आउटपुट वोल्टेज 12V नहीं होगा।
2. आवश्यक वोल्टेज समायोजित करने के बाद लोड को कनेक्ट करें।
3. जब उपकरण चालू हो, तो "मोटे समायोजन" गियर को बदलते समय, प्रारंभ में लोड को डिस्कनेक्ट करें, और आउटपुट वोल्टेज को आवश्यक स्तर पर लाने के बाद इसे पुनः कनेक्ट करें।
4. यदि उपयोग के दौरान लोड शॉर्ट सर्किट या ओवरलोड के कारण सुरक्षा सक्रिय हो जाती है, तो "रीसेट" बटन दबाने या सामान्य वोल्टेज संचालन को बहाल करने के लिए पावर को वापस चालू करने से पहले लोड को डिस्कनेक्ट करें। समस्या हल हो जाने के बाद, इसे फिर से कनेक्ट करें।
5. अलग-अलग रेटेड धाराओं के साथ विद्युत आपूर्ति की श्रृंखला व्यवस्था का आउटपुट करंट सबसे कम रेटेड धारा के साथ विद्युत आपूर्ति के रेटेड मूल्य के बराबर होता है।

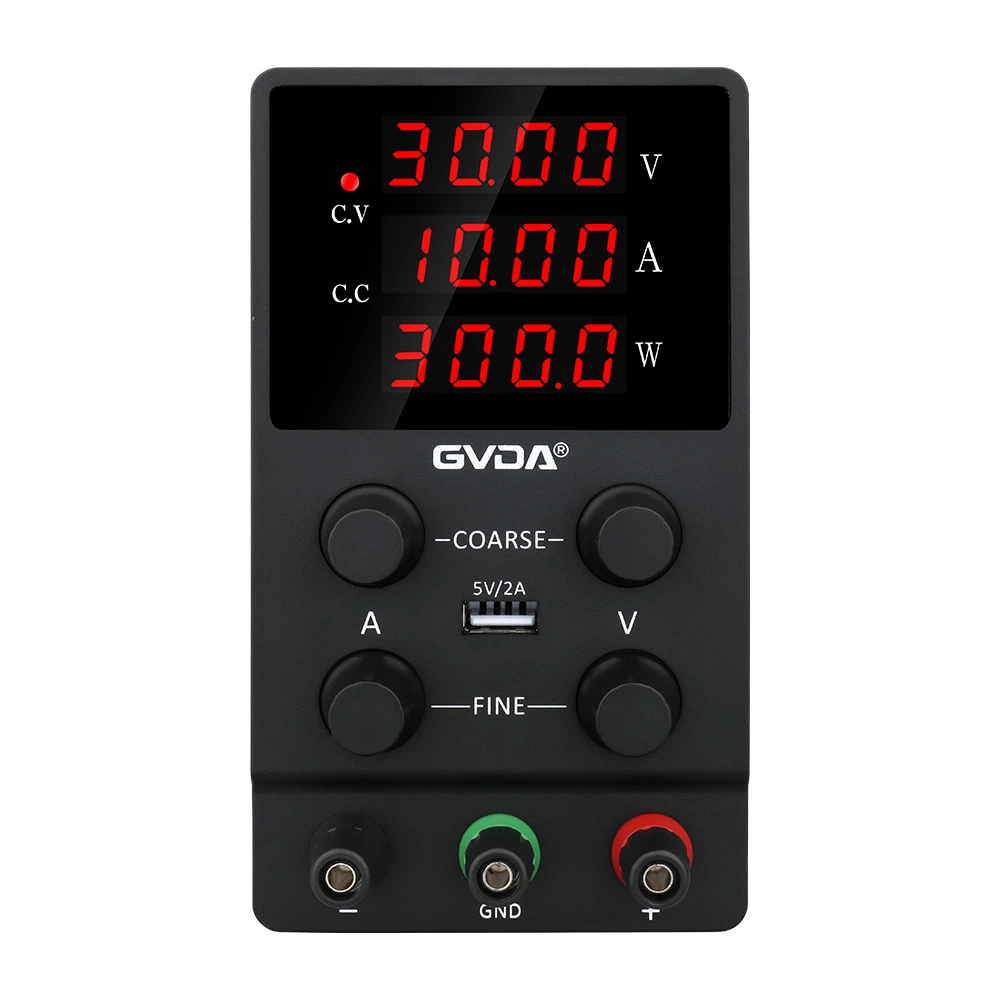

6. एक मीटर जो विभिन्न A/V अवस्थाओं में चैनल के आउटपुट वोल्टेज या करंट को दिखाता है, हर बिजली आपूर्ति के साथ शामिल होता है। आमतौर पर वोल्टेज संकेतक की स्थिति में स्थित होता है।
7. प्रत्येक चैनल के लिए दो आउटपुट टर्मिनल काले और लाल हैं। "+" को लाल टर्मिनल द्वारा दर्शाया जाता है, और "-" को काले टर्मिनल द्वारा दर्शाया जाता है। पैनल के केंद्र में, एक काला टर्मिनल है जो "पृथ्वी" प्रतीक से जुड़ा हुआ है, यह दर्शाता है कि यह चेसिस और हर दूसरे टर्मिनल से जुड़ा हुआ है। एक आउटपुट केवल एक सुरक्षा तार के रूप में कार्य करता है और विद्युत रूप से डिस्कनेक्ट होता है। कुछ लोग अक्सर यह मान लेते हैं कि "+" और "-" प्रतीक दोहरे पावर सप्लाई ऑप एम्प को पावर देने के लिए उपयोग किए जाने वाले सकारात्मक और नकारात्मक पावर आउटपुट के लिए हैं, और "पृथ्वी" प्रतीक ग्राउंडिंग को दर्शाता है।
8. दो वोल्टेज को श्रृंखला में लगाना संभव है। समानांतर उपयोग सख्त वर्जित है। चूँकि बिजली आपूर्ति एक आपूर्ति उपकरण है, इसलिए आउटपुट टर्मिनल के विस्तारित शॉर्ट सर्किटिंग की अनुमति नहीं है।
