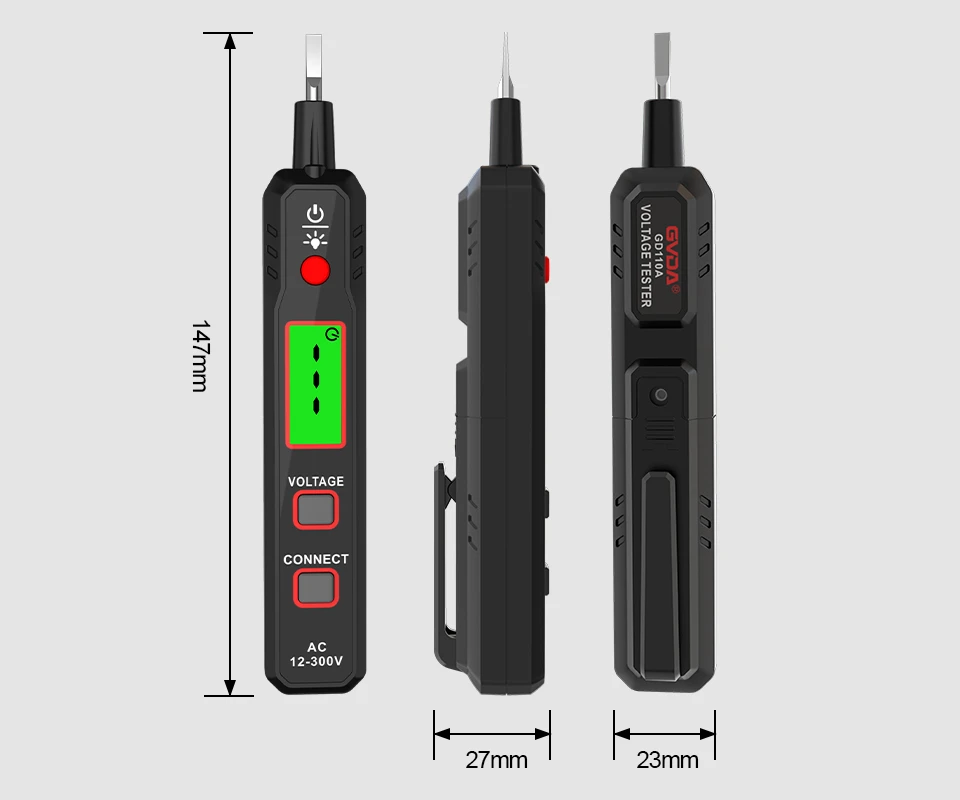

जैसा कि हम सभी जानते हैं, टेस्ट पेन द्वारा अनुमत टेस्ट करंट आमतौर पर माइक्रोएम्पियर होता है। इतना छोटा करंट सीधे प्रकाश उत्सर्जक ट्यूब को प्रकाश और पीजोइलेक्ट्रिक सिरेमिक को ध्वनि उत्सर्जित करने के लिए नहीं चला सकता है, लेकिन ऊर्जा के दृष्टिकोण से, नियॉन ट्यूब का इग्निशन वोल्टेज लगभग 100V है, और इग्निशन करंट की गणना 1μA के रूप में की जाती है, न्यूनतम चमकदार शक्ति 0 है। 1mw और प्रकाश उत्सर्जक डायोड का टर्न-ऑन वोल्टेज 1.6V -2V है, न्यूनतम प्रकाश उत्सर्जक करंट कर सकता है 0.1mA या उससे कम के रूप में कम हो, और न्यूनतम प्रकाश उत्सर्जक शक्ति लगभग 0.16mW है, जो नियॉन ट्यूब की न्यूनतम प्रकाश उत्सर्जक शक्ति के समान परिमाण का क्रम है। यदि स्पंदन शक्ति को बढ़ाने के लिए ऊर्जा एकत्र करने वाले सर्किट को जोड़ा जाता है, तो प्रकाश उत्सर्जक डायोड को प्रकाश उत्सर्जित करने के लिए नियॉन ट्यूब की विद्युत ऊर्जा द्वारा संचालित किया जा सकता है। इसके अलावा, काम करने के लिए पीजोइलेक्ट्रिक सिरेमिक शीट के लिए आवश्यक वर्तमान बेहद छोटा है, और इसकी ध्वनि को बढ़ावा देने के लिए नियॉन ट्यूब के परीक्षण वोल्टेज पर भरोसा करने में कोई समस्या नहीं है।
उपरोक्त विश्लेषण के अनुसार, वोल्टेज डिवाइडिंग करंट लिमिटिंग रेसिस्टर R, टेस्ट टर्मिनल CS और टच टर्मिनल CM पारंपरिक टेस्ट पेन के समान हैं। डायोड VD1 ~ VD4 एक रेक्टिफायर ब्रिज बनाते हैं, और पीजोइलेक्ट्रिक सिरेमिक शीट YD न केवल एक ध्वनि तत्व के रूप में कार्य करता है, बल्कि ऊर्जा और पल्स डिस्चार्ज को चार्ज करने के लिए अपनी अंतर्निहित क्षमता का भी उपयोग करता है। थाइरिस्टर वीएस और ट्रिगर ट्यूब वीएस1~वीएस4 एक इलेक्ट्रॉनिक स्विच बनाते हैं, जो वाईडी कैपेसिटर के चार्जिंग समय को नियंत्रित करता है। ट्रिगर वोल्टेज को ट्रिगर ट्यूबों की संख्या को बदलकर समायोजित किया जा सकता है, ताकि टेस्ट पेन के "लाइटिंग" वोल्टेज को समायोजित किया जा सके। पावर टेस्ट के दौरान, रेक्टिफायर ब्रिज कमजोर एसी टेस्ट करंट को डीसी पावर में बदल देता है, और वाईडी के कैपेसिटर को ऊर्जा इकट्ठा करने के लिए चार्ज करता है। जब दोनों सिरों पर वोल्टेज VS1 ~ VS4 के ट्रिगर वोल्टेज तक बढ़ जाता है, तो VS इसके द्वारा ट्रिगर होता है और जल्दी से संचालित होता है। वाईडी वीएस के माध्यम से बहुत ही कम समय में एलईडी को ऊर्जा का निर्वहन करता है, और एलईडी एक पल्स करंट प्राप्त करता है जिसकी तीव्रता एक पल में इसकी न्यूनतम चमकदार धारा से अधिक हो जाती है, और उच्च चमक के साथ चमकती है। YD कैपेसिटर के निरंतर चार्जिंग और डिस्चार्जिंग के साथ, LED चमकती रहेगी, और YD रुक-रुक कर आवाज करती रहेगी, जिससे इलेक्ट्रिक पेन में ध्वनि और प्रकाश के दोहरे संकेत का कार्य होता है। बेशक, आप YD के बजाय कैपेसिटर का उपयोग कर सकते हैं। इस समय, टेस्ट पेन में केवल प्रकाश उत्सर्जक संकेत का कार्य होता है, लेकिन चमक में सुधार होगा; आप सिंगल-फंक्शन ऑडियो टेस्ट पेन बनाने के लिए लाइट-एमिटिंग ट्यूब को भी हटा सकते हैं।
