पीएच मीटर की संरचना और प्रत्येक भाग का कार्य

पीएच मीटर की संरचना और प्रत्येक भाग का कार्य

सबसे पहले, पीएच मीटर की संरचना

1. एक संदर्भ इलेक्ट्रोड;

2. एक ग्लास इलेक्ट्रोड जिसकी क्षमता आसपास के घोल के पीएच पर निर्भर करती है;

3. एक गैल्वेनोमीटर जो बड़े प्रतिरोध के सर्किट में छोटे संभावित अंतर को मापने में सक्षम है।

2. प्रत्येक घटक के मुख्य कार्य

संदर्भ इलेक्ट्रोड का मूल कार्य विभिन्न ऑफसेट क्षमता को मापने के लिए नियंत्रण के रूप में एक निरंतर क्षमता बनाए रखना है। सिल्वर-सिल्वर ऑक्साइड इलेक्ट्रोड वर्तमान में पीएच में सबसे अधिक इस्तेमाल किया जाने वाला संदर्भ इलेक्ट्रोड है।

ग्लास इलेक्ट्रोड का कार्य एक संभावित अंतर स्थापित करना है जो मापे जा रहे समाधान की हाइड्रोजन आयन गतिविधि में परिवर्तन पर प्रतिक्रिया करता है। प्राथमिक बैटरी बनाने के लिए पीएच-संवेदनशील इलेक्ट्रोड और संदर्भ इलेक्ट्रोड को एक ही समाधान में रखें, और बैटरी की क्षमता ग्लास इलेक्ट्रोड और संदर्भ इलेक्ट्रोड की क्षमता का बीजगणितीय योग है। ई बैटरी=ई संदर्भ प्लस ई ग्लास, यदि तापमान स्थिर है, तो इस बैटरी की क्षमता मापे जाने वाले समाधान के पीएच के साथ बदल जाती है, और पीएच में बैटरी द्वारा उत्पन्न क्षमता को मापना मुश्किल है मीटर क्योंकि इसका इलेक्ट्रोमोटिव बल बहुत छोटा है और सर्किट की प्रतिबाधा बहुत बड़ी है, 1-100MΩ; इसलिए, एक मानक मिलीवोल्टमीटर या मिलीएम्पेरमीटर को चलाने के लिए सिग्नल को पर्याप्त रूप से प्रवर्धित किया जाना चाहिए।

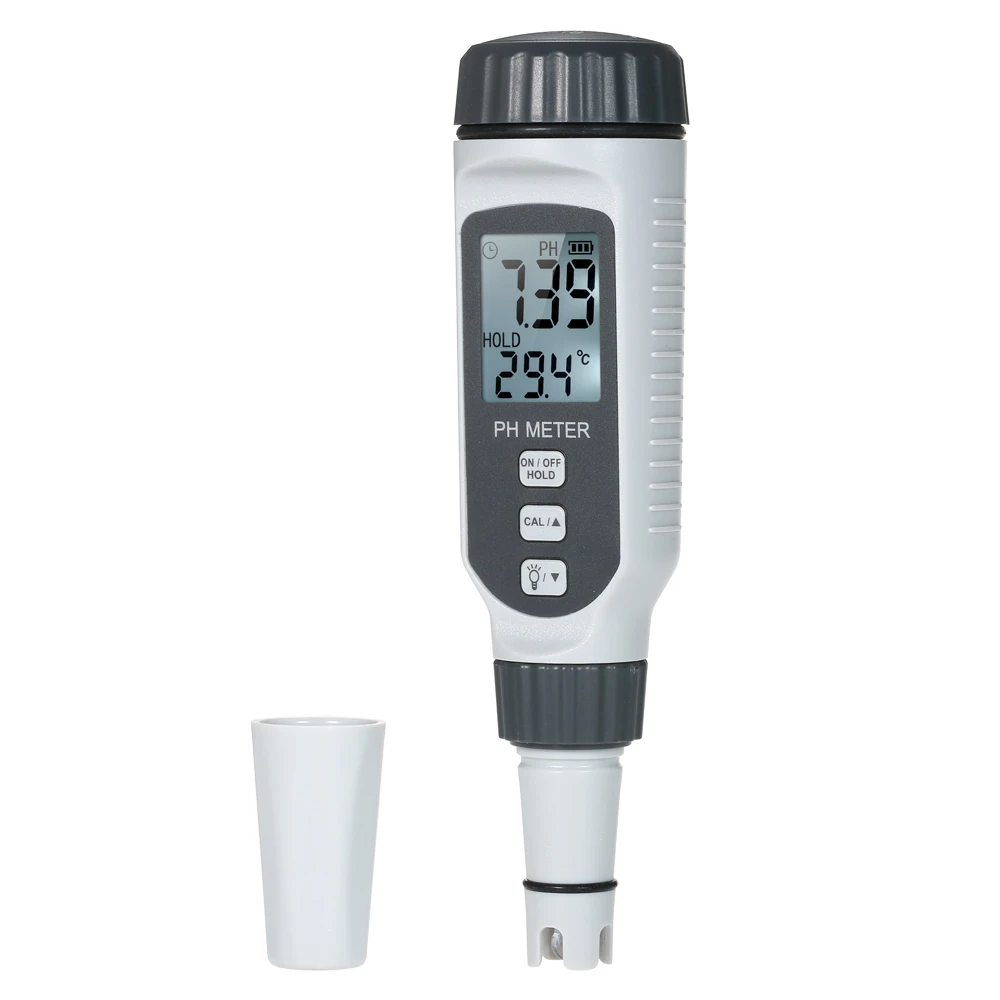

एमीटर का कार्य प्राथमिक बैटरी की क्षमता को कई बार बढ़ाना है, और प्रवर्धित सिग्नल एमीटर द्वारा प्रदर्शित होता है, और एमीटर के पॉइंटर के विक्षेपण की डिग्री उसके द्वारा दबाए गए सिग्नल की ताकत को इंगित करती है। उपयोग की जरूरतों के लिए, पीएच एमीटर के डायल को संबंधित पीएच मान के साथ उत्कीर्ण किया जाता है; जबकि डिजिटल पीएच मीटर सीधे पीएच मान को संख्याओं में प्रदर्शित करता है।
