डिजिटल मल्टीमीटर की संरचनात्मक विशेषताएं
डिजिटल मल्टीमीटर एक लिक्विड क्रिस्टल डिस्प्ले (एलसीडी या एलईडी) डिजिटल डिस्प्ले का उपयोग करता है,
मापा मूल्य को इंगित करने के लिए उपयोग किए जाने वाले मल्टीमीटर में सहज प्रदर्शन और उच्च सटीकता के फायदे हैं।

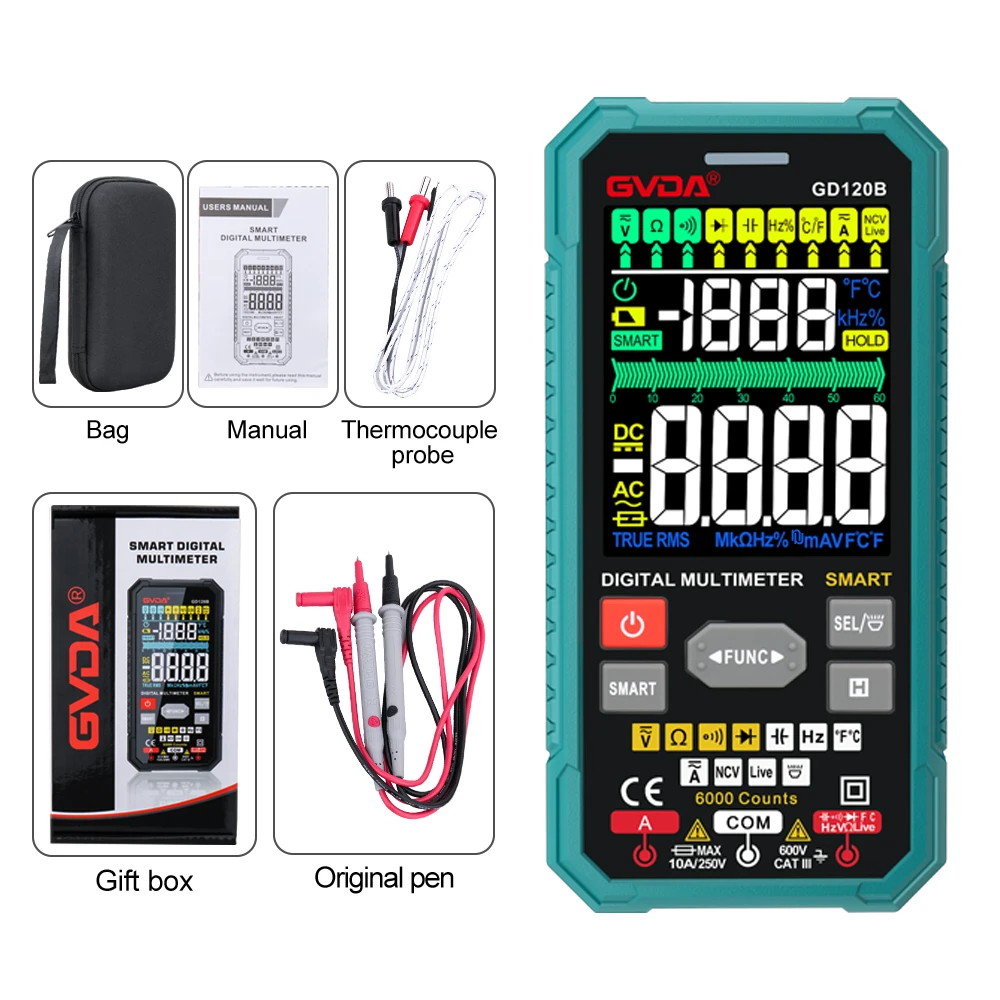

1. डिजिटल मल्टीमीटर की संरचना। से: इलेक्ट्रीशियन वर्ल्ड
इसमें आमतौर पर एक डिस्प्ले, एक डिस्प्ले ड्राइव सर्किट, एक डबल-इंटीग्रेशन एनालॉग-टू-डिजिटल (ए / डी) कनवर्टर, एक एसी-डीसी रूपांतरण सर्किट, एक ट्रांसफर स्विच, टेस्ट पेन, सॉकेट, पावर स्विच, विभिन्न टेस्ट सर्किट होते हैं। और सुरक्षा सर्किट।
डिस्प्ले आम तौर पर एलसीडी का उपयोग करता है, पोर्टेबल डिजिटल मल्टीमीटर ज्यादातर साढ़े तीन एलसीडी लिक्विड क्रिस्टल डिस्प्ले का उपयोग करते हैं, और डेस्कटॉप डिजिटल मल्टीमीटर ज्यादातर साढ़े पांच अंकों के एलसीडी लिक्विड क्रिस्टल डिस्प्ले का उपयोग करते हैं।
डिस्प्ले ड्राइव सर्किट और डबल-इंटीग्रेशन ए / डी कनवर्टर आमतौर पर एक एप्लिकेशन-विशिष्ट एकीकृत सर्किट का उपयोग करते हैं। इसका कार्य प्रत्येक परीक्षण सर्किट द्वारा भेजी गई एनालॉग मात्रा को डिजिटल मात्रा में परिवर्तित करना है, और मापा मूल्य प्रदर्शित करने के लिए सीधे एलसीडी को ड्राइव करना है।
