तो ermitteln sie mit einem मल्टीमीटर डाई qualität der wechselrichter-glechrichterbrücke
1। परीक्षण रेक्टिफायर सर्किट

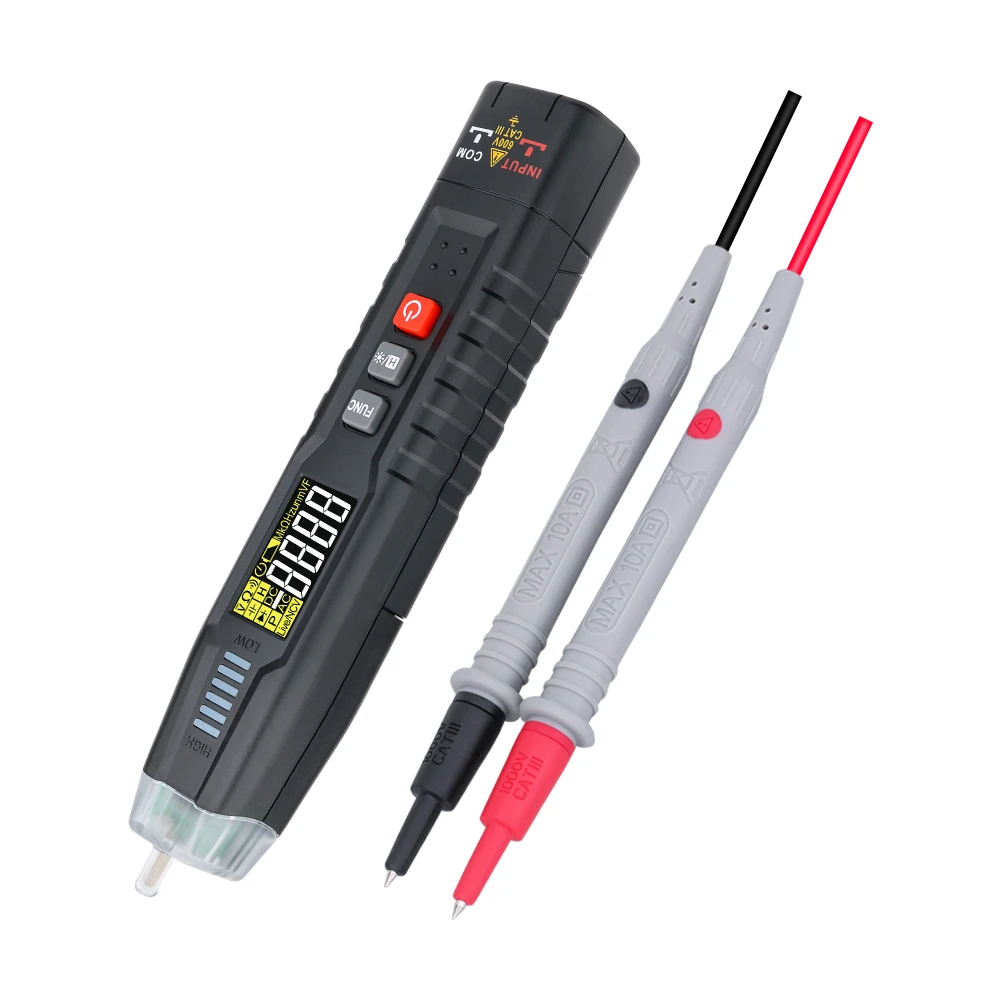

मल्टीमीटर को प्रतिरोध X10 पर सेट करें, लाल जांच को पी टर्मिनल से कनेक्ट करें, और काली जांच को आर, एस और टी टर्मिनलों से अनुक्रम में कनेक्ट करें। लगभग दसियों ओम का प्रतिरोध मूल्य होना चाहिए और यह मूल रूप से संतुलित होना चाहिए। काली जांच को पी टर्मिनल से कनेक्ट करें, और फिर लाल जांच को आर, एस और टी से अनुक्रम में कनेक्ट करें, अनंत के करीब एक प्रतिरोध मूल्य के साथ। लाल जांच को एन टर्मिनल से कनेक्ट करें और उपरोक्त चरणों को दोहराएं। एक ही परिणाम प्राप्त किया जाना चाहिए। यदि तीन चरणों के प्रतिरोध मान असंतुलित हैं या यदि लाल जांच पी टर्मिनल से जुड़ी है और प्रतिरोध अनंत है, तो यह निर्धारित किया जा सकता है कि सर्किट में खराबी है और रेक्टिफायर पुल दोषपूर्ण है।
2। इन्वर्टर सर्किट का परीक्षण करें
पी टर्मिनल से लाल जांच कनेक्ट करें, और फिर काली जांच को यू, वी और डब्ल्यू से अनुक्रम में कनेक्ट करें। कई दसियों ओम का प्रतिरोध मूल्य होना चाहिए, और प्रत्येक चरण के प्रतिरोध मूल्य मूल रूप से समान होना चाहिए। काली जांच को पी टर्मिनल से कनेक्ट करें, और फिर लाल जांच को यू, वी, और डब्ल्यू से अनुक्रम में कनेक्ट करें, इन्फिनिटी के करीब एक प्रतिरोध मूल्य के साथ। काली जांच को एन टर्मिनल से कनेक्ट करें और एक ही परिणाम प्राप्त करने के लिए उपरोक्त चरणों को दोहराएं, अन्यथा यह निर्धारित किया जा सकता है कि इन्वर्टर मॉड्यूल दोषपूर्ण है।
परीक्षण पर शक्ति केवल सुधार सर्किट और इन्वर्टर सर्किट के बाद किया जा सकता है और सामान्य पाया गया है। पावर ऑन और बाद में प्रदर्शित गलती की जानकारी के आधार पर गलती और इसके कारण का निर्धारण करें।
क्षति के कारणों का विश्लेषण:
(1) डिवाइस की गुणवत्ता ही खराब है;
(2) द्वितीयक सर्किट और इन्वर्टर पावर स्विचिंग उपकरणों को नुकसान के परिणामस्वरूप शॉर्ट-सर्किट करंट के प्रवाह के कारण रेक्टिफायर ब्रिज क्षतिग्रस्त हो गया;
(३) पावर ग्रिड का वोल्टेज बहुत अधिक है, जिससे बिजली के हमलों और ओवरवोल्टेज में वृद्धि होती है। पावर ग्रिड का आंतरिक प्रतिरोध छोटा है, और ओवरवॉल्टेज प्रोटेक्शन के लिए वैरिस्टर बाहर जल गया है और अब प्रभावी नहीं है, जिसके परिणामस्वरूप सभी ओवरवॉल्टेज रेक्टिफायर ब्रिज पर लागू होते हैं;
(४) आवृत्ति कनवर्टर पावर ग्रिड के पावर ट्रांसफार्मर के बहुत करीब है, और मध्य रेखा का प्रतिबाधा बहुत छोटा है। फ़्रीक्वेंसी कनवर्टर डीसी रिएक्टरों और इनपुट साइड एसी रिएक्टरों से सुसज्जित नहीं है, जो कि रेक्टिफायर ब्रिज को उच्च आयाम तेज पल्स वर्तमान प्रभाव स्थिति में संधारित्र फ़िल्टरिंग में डालता है, जिससे रेक्टिफायर ब्रिज को समय से पहले नुकसान होता है;
(5) इनपुट चरण हानि से रेक्टिफायर पुल पर बोझ बढ़ जाता है और नुकसान का कारण बनता है।
रेक्टिफायर ब्रिज को नुकसान के मूल कारण को पहचानें और इसे नए रेक्टिफायर ब्रिज के साथ बदलने पर आगे की क्षति को रोकने के लिए इसे समाप्त करें।
(1) रेक्टिफायर ब्रिज को एक नए के साथ बदलें और वेल्डेड रेक्टिफायर ब्रिज की विश्वसनीय वेल्डिंग सुनिश्चित करें। आसपास के घटकों से विद्युत सुरक्षा दूरी सुनिश्चित करें और उच्च संपर्क प्रतिरोध और गर्मी उत्पादन को रोकने के लिए शिकंजा कस लें। रेडिएटर को गर्मी का संचालन करने वालों के लिए, थर्मल प्रतिरोध को कम करने के लिए सिलिकॉन ग्रीस को लागू करना आवश्यक है;
(2) समानांतर रेक्टिफायर पुलों के लिए, एक ही मॉडल और निर्माता के उत्पादों का उपयोग असमान वर्तमान के कारण होने वाले नुकसान से बचने के लिए किया जाना चाहिए।
1। आधा पुल का पता लगाने के लिए दो रेक्टिफायर डायोड से बना है। मल्टीमीटर के साथ आधे पुल के अंदर दो डायोड के सकारात्मक और नकारात्मक प्रतिरोध मूल्यों को मापने से, यह निर्धारित किया जा सकता है कि क्या आधा पुल सामान्य है।
2। पूर्ण पुल का पता लगाने: अधिकांश रेक्टिफायर पूर्ण पुलों को "+", "-", और "~" प्रतीकों के साथ चिह्नित किया गया है (जहां "+" सुधारित आउटपुट वोल्टेज का सकारात्मक ध्रुव है, "-" आउटपुट वोल्टेज का नकारात्मक ध्रुव है, और "~" एसी वोल्टेज इनपुट टर्मिनल है), प्रत्येक इलेक्ट्रोड की पहचान करना आसान है।
पता लगाते समय, "+" पोल और दो "~" ध्रुवों के बीच प्रत्येक रेक्टिफायर डायोड के सकारात्मक और नकारात्मक प्रतिरोध मान, और "-" पोल और दो "~" ध्रुवों के बीच अलग-अलग मापा जा सकता है (सामान्य डायोड के समान माप विधि का उपयोग करके) यह निर्धारित करने के लिए कि क्या पूर्ण पुल क्षतिग्रस्त है। यदि पूरे पुल में व्हिप डायोड के आगे और रिवर्स प्रतिरोध मान शून्य या अनंत दोनों हैं, तो यह निर्धारित किया जा सकता है कि डायोड टूट गया है या खुला सर्किट क्षतिग्रस्त है।
