पॉइंटर मल्टीमीटर आवृत्ति माप विधि
मल्टीमीटर का उपयोग करके आवृत्ति मापने के लिए, आप आवृत्ति को मापने के लिए वोल्टेज में परिवर्तित कर सकते हैं। कुछ नए पॉइंटर मल्टीमीटर में आवृत्ति मापन फ़ंक्शन होता है। यह ध्यान दिया जाना चाहिए कि यदि आप आवृत्ति मापना चाहते हैं, तो आपको आवृत्ति रूपांतरण को पूरा करने के लिए मापी गई आवृत्ति को डीसी वोल्टेज सिग्नल में बदलना होगा।
यहाँ हम एक आवृत्ति माप विधि पेश करेंगे। यह विधि एक पॉइंटर मल्टीमीटर (200mV के पूर्ण पैमाने के साथ डीसी मिलिवोल्ट मीटर) और एक आवृत्ति/वोल्टेज कनवर्टर का उपयोग करती है। 10Hz ~ 20kHz आवृत्ति की संदिग्ध माप, 2% तक की माप सटीकता, मापा आवृत्ति संकेत RMS मान 50mV ~ 10V।
I. मापन सिद्धांत

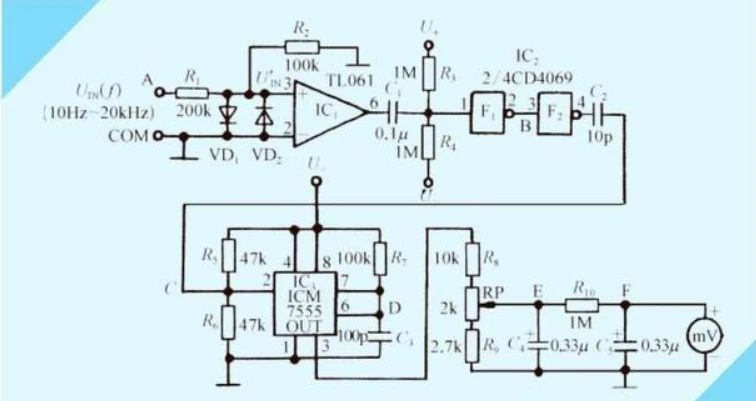

सबसे पहले, मापी गई आवृत्ति सिग्नल को डीसी वोल्टेज में बदलने के लिए आवृत्ति/वोल्टेज कनवर्टर का उपयोग किया जाता है, जिसे फिर 2.5V वोल्टेज गियर में भेजा जाता है। नीचे दिखाया गया माप सर्किट, सर्किट में मुख्य रूप से ऑपरेशनल एम्पलीफायर TL061, CMOS छह इन्वर्टर CD4069, CMOS टाइमर ICM7555 शामिल हैं।
उनमें से, IC1 वोल्टेज एम्पलीफायर के रूप में कार्य करता है, IC2 आकार देने और बफरिंग की भूमिका निभाता है, और IC3 एक आवृत्ति/वोल्टेज कनवर्टर का गठन करता है।
ऊर्जायुक्त अवस्था में मल्टीमीटर से AC संपर्कक A1 और A2 वोल्टेज कैसे मापें
मल्टीमीटर एसी वोल्टेज 500V गियर का उपयोग सीधे A1 और A2 से जोड़ा जा सकता है
मल्टीमीटर एसी वोल्टेज गियर 750V गियर का चयन करें, जैक की स्थिति को देखें, काले काले पेन को कॉम पर रखें। लाल पेन को वी जैक पर रखें, लाल और काले पेन A1A2 के दोनों सिरों पर रखे गए, वोल्टेज मान मापा गया
मल्टीमीटर उच्चतम ग्रेड के लिए खेला जाएगा, प्रदर्शन के अनुसार नीचे! यदि सूचक प्रकार किया जाना चाहिए, तो सूचक मध्य स्थिति में होना चाहिए, जैसे डिजिटल इलेक्ट्रॉनिक टेबल, माप त्रुटि को कम करने के उद्देश्य से, लेकिन यह भी उचित फ़ाइल को कम करने के लिए!
मल्टीमीटर AC वोल्टेज फ़ाइल, 250v फ़ाइल (अनुमानित वोल्टेज 220v) या 500v फ़ाइल (अनुमानित वोल्टेज 380v) माप के साथ। दोनों पेन को A1A2 टर्मिनल से कनेक्ट करें और रीडिंग देखें।
यह प्रश्न इतना सरल है कि आप बिना सोचे-समझे इसे बोल सकते हैं, सबसे पहले मापने के लिए Ac उच्च स्तर का उपयोग करें और देखें कि परिणामी मान काम नहीं कर रहा है या सही नहीं है, फिर इसे मापने के लिए Dc उच्च स्तर का उपयोग करें
सीधे 600V वोल्टेज गियर में मल्टीमीटर के साथ, लाइन पर कलम के साथ, सकारात्मक और नकारात्मक ध्रुवों के बिना एसी पावर, ए 1 और ए 2 को मापने के लिए कलम, एक नज़र में बिजली के साथ या बिना!
सबसे पहले ज्ञात अंत वोल्टेज को मापने के लिए निर्धारित करें, कारखाने की शक्ति का विशाल बहुमत 380V एसी से कम या बराबर है, नागरिक 220V एसी हैं, मल्टीमीटर एसी 500 वोल्ट सेट करें, प्रत्यक्ष माप हो सकता है!
