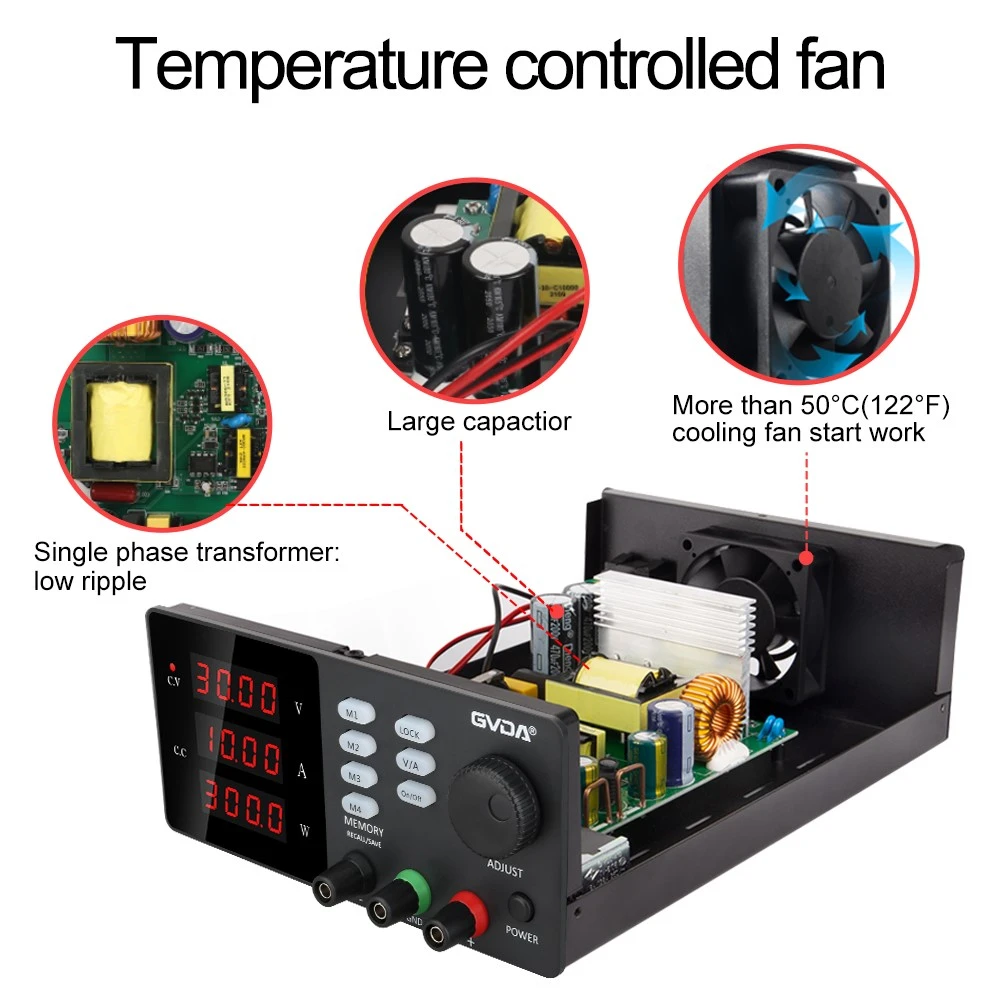

स्विचिंग बिजली आपूर्ति सर्किट का मॉड्यूलेशन
एक ओर, आउटपुट टर्मिनल से उच्च-आवृत्ति स्विचिंग बिजली आपूर्ति सर्किट के नमूने, इसकी तुलना निर्धारित मानक से करते हैं, और फिर स्थिर आउटपुट प्राप्त करने के लिए इसकी आवृत्ति या पल्स चौड़ाई को बदलने के लिए इन्वर्टर को नियंत्रित करते हैं। दूसरी ओर, परीक्षण सर्किट द्वारा प्रदान की गई जानकारी के अनुसार, सुरक्षा सर्किट पहचान, पूरी मशीन के लिए विभिन्न सुरक्षा उपायों को पूरा करने के लिए नियंत्रण सर्किट प्रदान करती है।
उच्च आवृत्ति स्विचिंग बिजली आपूर्ति सर्किट मुख्य सर्किट
एसी ग्रिड इनपुट से डीसी आउटपुट तक की पूरी प्रक्रिया में शामिल हैं:
1. इनपुट फ़िल्टर: इसका कार्य पावर ग्रिड में मौजूद अव्यवस्था को फ़िल्टर करना है, और साथ ही मशीन द्वारा उत्पन्न अव्यवस्था को सार्वजनिक पावर ग्रिड में वापस जाने से रोकना है।
2. सुधार और फ़िल्टरिंग: परिवर्तन के अगले चरण के लिए ग्रिड की एसी पावर को सीधे एक चिकनी डीसी में सुधारें।
3. व्युत्क्रमण: संशोधित प्रत्यक्ष धारा को उच्च-आवृत्ति प्रत्यावर्ती धारा में परिवर्तित करें, जो उच्च-आवृत्ति स्विचिंग बिजली आपूर्ति का मुख्य भाग है। आवृत्ति जितनी अधिक होगी, आयतन, भार और आउटपुट पावर का अनुपात उतना ही कम होगा।
4. आउटपुट सुधार और फ़िल्टरिंग: लोड आवश्यकताओं के अनुसार, स्थिर और विश्वसनीय डीसी बिजली आपूर्ति प्रदान करें।
उच्च आवृत्ति स्विचिंग पावर सर्किट मॉड्यूलेशन
1. पल्स चौड़ाई मॉड्यूलेशन (पल्सविड्थ मॉड्यूलेशन, संक्षेप में पीडब्लूएम) स्विचिंग चक्र स्थिर है, और पल्स चौड़ाई को बदलकर कर्तव्य चक्र बदल जाता है।
दूसरा, पल्स फ्रीक्वेंसी मॉड्यूलेशन (पल्स फ्रीक्वेंसी मॉड्यूलेशन, संक्षेप में पीएफएम) कर्तव्य चक्र को बदलने के लिए स्विचिंग आवृत्ति को बदलकर, चालन पल्स चौड़ाई स्थिर है।
3. मिश्रित मॉड्यूलेशन
चालन पल्स चौड़ाई और स्विचिंग आवृत्ति दोनों निश्चित नहीं हैं, और दोनों को बदला जा सकता है। यह उपरोक्त दो विधियों का मिश्रण है।
स्विच नियंत्रण वोल्टेज विनियमन का सिद्धांत
स्विच K को एक निश्चित समय अंतराल पर बार-बार चालू और बंद किया जाता है। जब स्विच K चालू होता है, तो इनपुट पावर E को स्विच K और फ़िल्टर सर्किट के माध्यम से लोड RL को आपूर्ति की जाती है। संपूर्ण स्विच-ऑन अवधि के दौरान, बिजली आपूर्ति ई लोड को ऊर्जा प्रदान करती है; जब स्विच K बंद हो जाता है, तो इनपुट पावर E ऊर्जा की आपूर्ति को बाधित कर देता है। यह देखा जा सकता है कि इनपुट बिजली आपूर्ति द्वारा लोड को प्रदान की जाने वाली ऊर्जा रुक-रुक कर होती है। लोड को निरंतर ऊर्जा प्रदान करने के लिए, स्विच सी2 और डी से बने सर्किट में यह कार्य होता है। प्रेरकत्व L का उपयोग ऊर्जा को संग्रहित करने के लिए किया जाता है। जब स्विच बंद कर दिया जाता है, तो अधिष्ठापन एल में संग्रहीत ऊर्जा को डायोड डी के माध्यम से लोड में जारी किया जाता है, ताकि लोड निरंतर और स्थिर ऊर्जा प्राप्त कर सके। क्योंकि डायोड डी लोड करंट को निरंतर बनाता है, इसे फ़्रीव्हीलिंग कहा जाता है। डायोड. एबी के बीच औसत वोल्टेज ईएबी को निम्नलिखित सूत्र द्वारा व्यक्त किया जा सकता है
ईएबी=टन/टी*ई
सूत्र में, TON वह समय है जब स्विच हर बार चालू होता है, और T स्विच चालू और बंद करने का कर्तव्य चक्र है (अर्थात, स्विच ऑन टाइम TON और ऑफ टाइम TOFF का योग)।
सूत्र से यह देखा जा सकता है कि स्विच के ऑन-टाइम और कर्तव्य चक्र के अनुपात को बदलने से ए और बी के बीच वोल्टेज का औसत मूल्य भी बदल जाएगा। इसलिए, लोड और इनपुट बिजली आपूर्ति वोल्टेज के परिवर्तन के साथ TON और T के अनुपात को स्वचालित रूप से समायोजित करने से आउटपुट वोल्टेज V0 समान रह सकता है। समय पर टीओएन और कर्तव्य चक्र के अनुपात को बदलने का मतलब पल्स के कर्तव्य चक्र को बदलना है। इस विधि को "समय अनुपात नियंत्रण" (TimeRatioControl, संक्षिप्त रूप में TRC) कहा जाता है।
