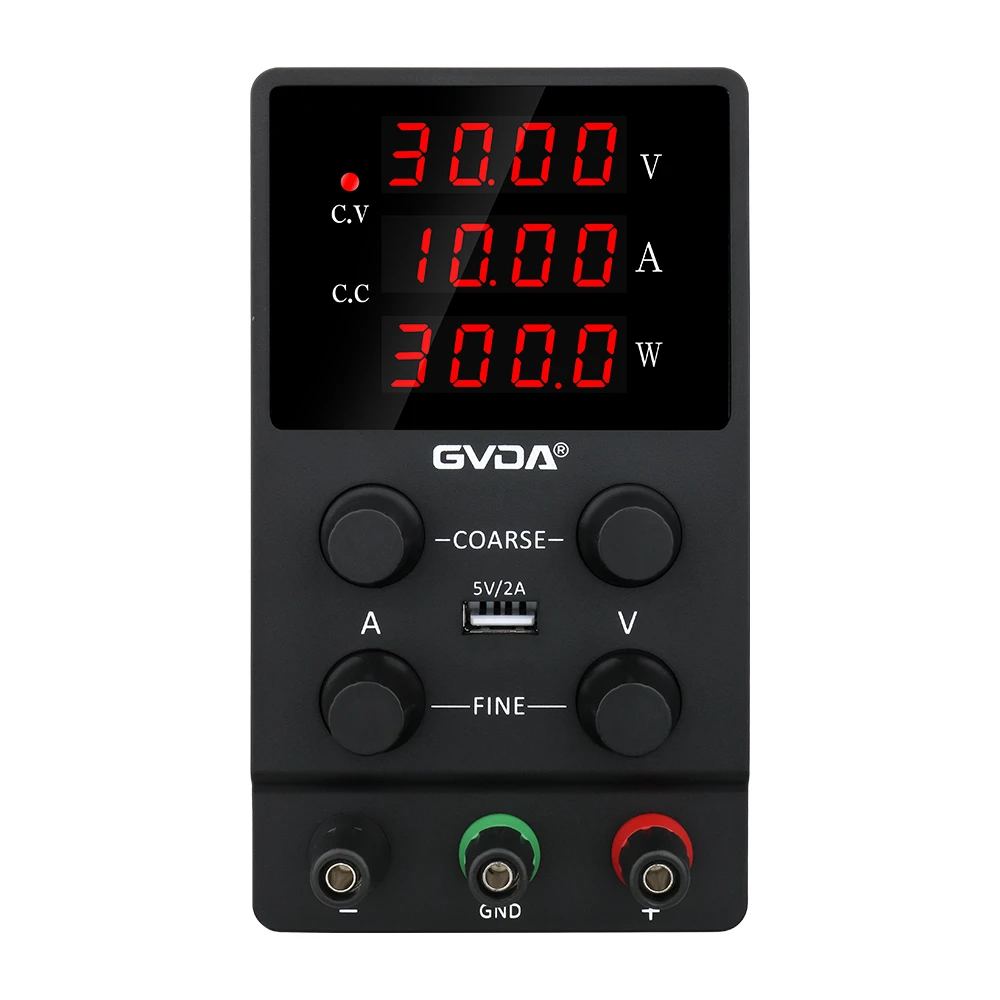

रैखिक वोल्टेज स्थिरीकृत बिजली आपूर्ति कार्य सिद्धांत विवरण
परिवर्तनीय प्रतिरोधक RW, लोड प्रतिरोधक RL के साथ वोल्टेज विभाजक सर्किट बनाता है और आउटपुट वोल्टेज है:
यूओ=यूआई एक्स आरएल/(आरडब्ल्यू + आरएल), इसलिए आरडब्ल्यू के आकार को समायोजित करके, हम आउटपुट वोल्टेज के आकार को बदल सकते हैं। ध्यान दें कि इस समीकरण में, यूओ का आउटपुट रैखिक नहीं है यदि हम केवल समायोज्य प्रतिरोधक आरडब्ल्यू के मूल्य में परिवर्तन को देखते हैं, लेकिन यह रैखिक है यदि हम आरडब्ल्यू और आरएल को एक साथ देखते हैं। यह भी ध्यान दें कि हम इस आरेख में बाईं ओर जुड़े आरडब्ल्यू के लीड नहीं खींचते हैं, लेकिन दाईं ओर खींचते हैं। हालांकि यह सूत्र से कोई अंतर नहीं करता है, लेकिन दाईं ओर खींचा गया है, लेकिन "नमूनाकरण" और "प्रतिक्रिया" की अवधारणा को दर्शाता है ---- वास्तविक बिजली की आपूर्ति, नमूनाकरण और प्रतिक्रिया मोड में काम के विशाल बहुमत, फ़ीड-फ़ॉरवर्ड विधि का उपयोग दुर्लभ है, या यदि वे करते हैं, तो यह केवल एक सहायक विधि है।
चलिए आगे बढ़ते हैं: यदि हम चित्र में चर प्रतिरोधक को बदलने के लिए ट्रायोड या फील्ड इफेक्ट ट्यूब का उपयोग करते हैं, और आउटपुट वोल्टेज के आकार का पता लगाकर, इस "चर प्रतिरोधक" प्रतिरोध के आकार को नियंत्रित करते हैं, ताकि आउटपुट वोल्टेज स्थिर रहे, तो हमने वोल्टेज को विनियमित करने का उद्देश्य प्राप्त कर लिया है। ट्रायोड या फील्ड इफेक्ट ट्यूब का उपयोग वोल्टेज आउटपुट के आकार को समायोजित करने के लिए किया जाता है, इसलिए इसे रेगुलेटर कहा जाता है।
क्योंकि नियामक बिजली की आपूर्ति और लोड के बीच श्रृंखला में जुड़ा हुआ है, इसलिए इसे श्रृंखला-प्रकार वोल्टेज नियामक कहा जाता है। तदनुसार, समानांतर प्रकार की विनियमित बिजली आपूर्ति होती है, यानी, आउटपुट वोल्टेज को विनियमित करने के लिए समायोजन ट्यूब और लोड समानांतर में होते हैं, एक विशिष्ट संदर्भ नियामक TL431 एक समानांतर प्रकार का नियामक है। तथाकथित समानांतर साधन, नियामक में चित्र 2 की तरह है, शंट के माध्यम से यह सुनिश्चित करने के लिए कि क्षीणन एम्पलीफायर ट्यूब एमिटर वोल्टेज "स्थिरता", शायद यह आंकड़ा आपको तुरंत यह देखने नहीं देता कि यह "समानांतर" है, लेकिन एक करीब से देखो, वास्तव में। हालांकि, हमें यहां यह भी ध्यान देना चाहिए: यहां नियामक, इसके संचालन के गैर-रेखीय क्षेत्र का उपयोग है, इसलिए, यदि आपको लगता है कि यह एक बिजली की आपूर्ति है, तो यह एक गैर-रेखीय बिजली की आपूर्ति भी है। आपकी समझ को सुविधाजनक बनाने के लिए, देखने के लिए एक उचित रूप से उपयुक्त आरेख खोजने के लिए हमारे पास वापस आएं, जब तक कि आप इसे संक्षेप में समझ न सकें।
चूंकि रेगुलेटर ट्यूब एक प्रतिरोधक के बराबर है, इसलिए प्रतिरोधक के माध्यम से प्रवाहित धारा गर्म हो जाएगी, इसलिए रेगुलेटर ट्यूब रैखिक अवस्था में काम करते हुए, आम तौर पर बहुत अधिक गर्मी उत्पन्न करती है, जिसके परिणामस्वरूप कम दक्षता होती है। यह रैखिक वोल्टेज रेगुलेटर की मुख्य कमियों में से एक है। रैखिक विनियमित बिजली आपूर्ति की अधिक विस्तृत समझ के लिए, कृपया एनालॉग इलेक्ट्रॉनिक सर्किट पाठ्यपुस्तक देखें। यहाँ हम मुख्य रूप से आपको इन अवधारणाओं और एक दूसरे से उनके संबंधों को स्पष्ट करने में मदद करेंगे।
आम तौर पर, एक रैखिक विनियमित बिजली आपूर्ति में कुछ बुनियादी हिस्से होते हैं जैसे कि एक नियामक, एक संदर्भ वोल्टेज, एक नमूना सर्किट और एक त्रुटि एम्पलीफायर सर्किट। इसके अलावा इसमें कुछ अन्य हिस्से भी शामिल हो सकते हैं जैसे कि सुरक्षा सर्किट, स्टार्ट-अप सर्किट और इसी तरह के अन्य हिस्से। निम्नलिखित चित्र एक अपेक्षाकृत सरल रैखिक विनियमित बिजली आपूर्ति योजनाबद्ध (योजनाबद्ध, छोड़े गए फ़िल्टर कैपेसिटर और अन्य घटक) है, नमूना रोकनेवाला आउटपुट वोल्टेज का नमूना लेकर, और संदर्भ वोल्टेज के साथ तुलना करके, तुलना परिणाम को त्रुटि एम्पलीफायर सर्किट द्वारा समायोजित ट्यूब की चालन की डिग्री को नियंत्रित करने के लिए बढ़ाया जाता है, ताकि आउटपुट वोल्टेज स्थिरता बनाए रखे।
