इलेक्ट्रिक पेन के सिद्धांत और अनुप्रयोग का परिचय

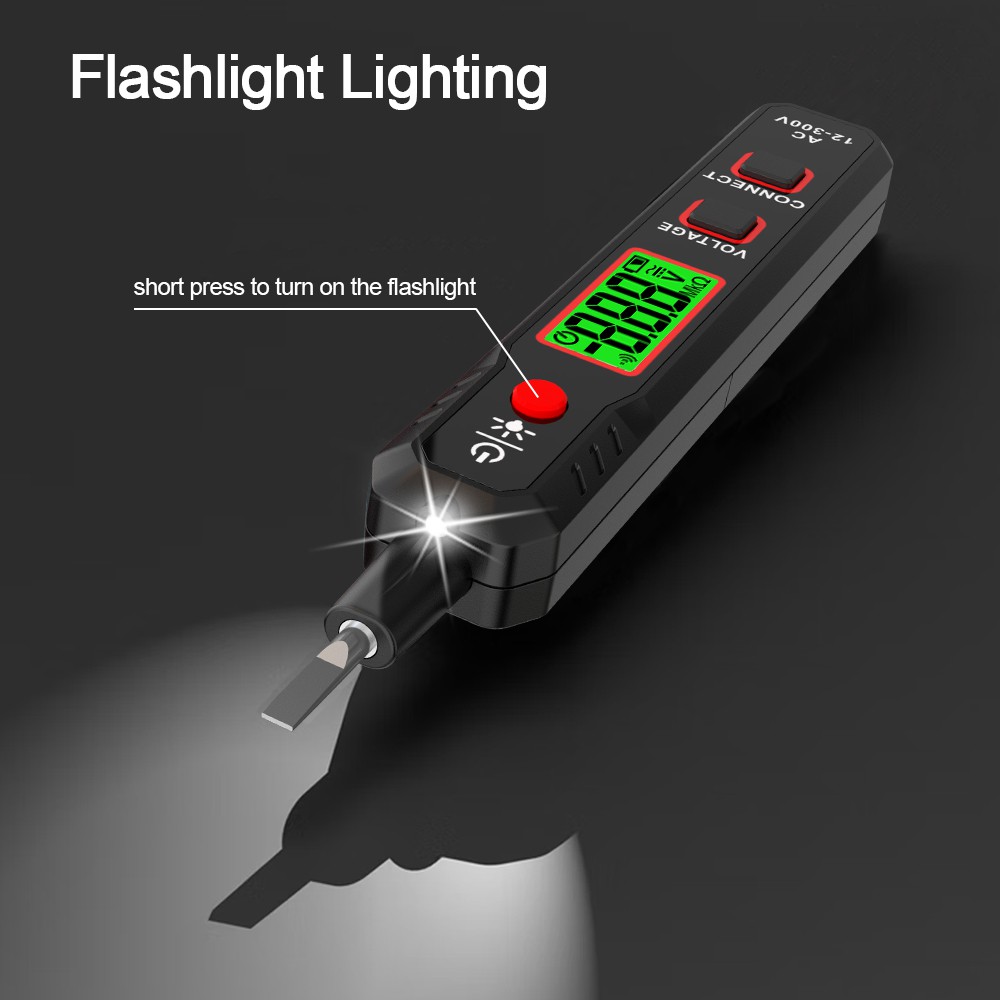

यह निर्धारित करने के लिए सबसे लोकप्रिय उपकरणों में से एक है कि कोई चीज़ चार्ज है या नहीं, इलेक्ट्रिक टेस्ट पेन है। इसमें दो इलेक्ट्रोड के साथ एक प्रकाश बल्ब जैसी आंतरिक संरचना है। नियॉन बल्ब, जिसे नियॉन गैस भी कहा जाता है, लाइटबल्ब के अंदर होता है। एक उच्च प्रतिरोध को श्रृंखला में जोड़ने के बाद, इसका एक ध्रुव पेन की नोक से जुड़ा होता है और दूसरा ध्रुव दूसरे छोर से जुड़ा होता है। नियॉन बल्ब के दो ध्रुवों के बीच एक प्रकाश तब उत्पन्न होगा जब दोनों ध्रुवों के बीच वोल्टेज एक विशेष मूल्य तक पहुंच जाएगा; चमक की तीव्रता दो ध्रुवों के बीच वोल्टेज के समानुपाती होती है। जब विद्युत परीक्षण पेन की नोक नियॉन बल्ब के प्रारंभिक चमक वोल्टेज से अधिक वोल्टेज वाले आवेशित शरीर से टकराती है और दूसरा सिरा शरीर के माध्यम से ग्राउंडेड होता है, तो विद्युत टेस्ट पेन चमकने लगेगा. नुकसान को रोकने के लिए, परीक्षण पेंसिल में प्रतिरोध शरीर से गुजरने वाली धारा को प्रतिबंधित करने का कार्य करता है।
किसी वस्तु पर चार्ज है या नहीं, यह निर्धारित करने के अलावा इलेक्ट्रिक टेस्ट पेन का उपयोग निम्नलिखित चीजों के लिए किया जा सकता है:
(1) लो-वोल्टेज चरण सत्यापन का उपयोग यह निर्धारित करने के लिए किया जा सकता है कि लाइन का कोई भी तार चरण में है या चरण से बाहर है। सटीक प्रक्रिया यह है कि पृथ्वी से अछूता किसी चीज़ पर खड़े होकर प्रत्येक हाथ में एक परीक्षण लीड पकड़ें, उन दो तारों का परीक्षण करें जिन्हें परीक्षण करने की आवश्यकता है। यदि दोनों परीक्षण लीड चमकीली चमकते हैं तो दोनों लीड तार अलग-अलग हैं। इसके बजाय, यह वही चरण है, जो परीक्षण पेन में नियॉन बल्ब की चमकदार तीव्रता से उसके दो ध्रुवों के बीच वोल्टेज अंतर के अनुपात में निर्धारित होता है।
(2) इसका उपयोग प्रत्यक्ष धारा और प्रत्यावर्ती धारा के बीच अंतर करने के लिए किया जा सकता है। परीक्षण पेन का उपयोग करते समय, यदि नियॉन बल्ब के दोनों ध्रुव चमकते हैं, तो प्रत्यावर्ती धारा मौजूद होती है; यदि दो ध्रुवों में से केवल एक ही चमकता है, तो प्रत्यक्ष धारा मौजूद है।
(3) यह सकारात्मक और नकारात्मक प्रत्यक्ष धारा ध्रुवों को निर्धारित करने में सक्षम है। नियॉन बल्ब पर जो ध्रुव चमकता है वह नकारात्मक ध्रुव है, और जो ध्रुव नहीं चमकता वह सकारात्मक ध्रुव है, इस प्रकार परीक्षण के लिए परीक्षण पेन को डीसी सर्किट से कनेक्ट करें।
इसका उपयोग यह निर्धारित करने के लिए किया जा सकता है कि डीसी ग्राउंडेड है या नहीं। आप जमीन पर खड़े हो सकते हैं और जमीन से अलग किए गए डीसी सिस्टम के सकारात्मक या नकारात्मक ध्रुव से संपर्क करने के लिए परीक्षण पेन का उपयोग कर सकते हैं। यदि परीक्षण पेन का नियॉन बल्ब नहीं जलता है तो कोई ग्राउंडिंग घटना मौजूद नहीं है। यदि नियॉन बल्ब जलता है तो सकारात्मक इलेक्ट्रोड ग्राउंडेड हो जाता है, और यदि यह पेन की तरह जलता है, तो ग्राउंडिंग घटना मौजूद होती है। यदि प्रकाश उंगली के सिरे पर है तो यह नकारात्मक ग्राउंड है। इस पद्धति का उपयोग यह निर्धारित करने के लिए नहीं किया जा सकता है कि क्या डीसी सिस्टम ग्राउंड मॉनिटरिंग वाले सिस्टम में ग्राउंडेड है, इसे स्पष्ट किया जाना चाहिए।
