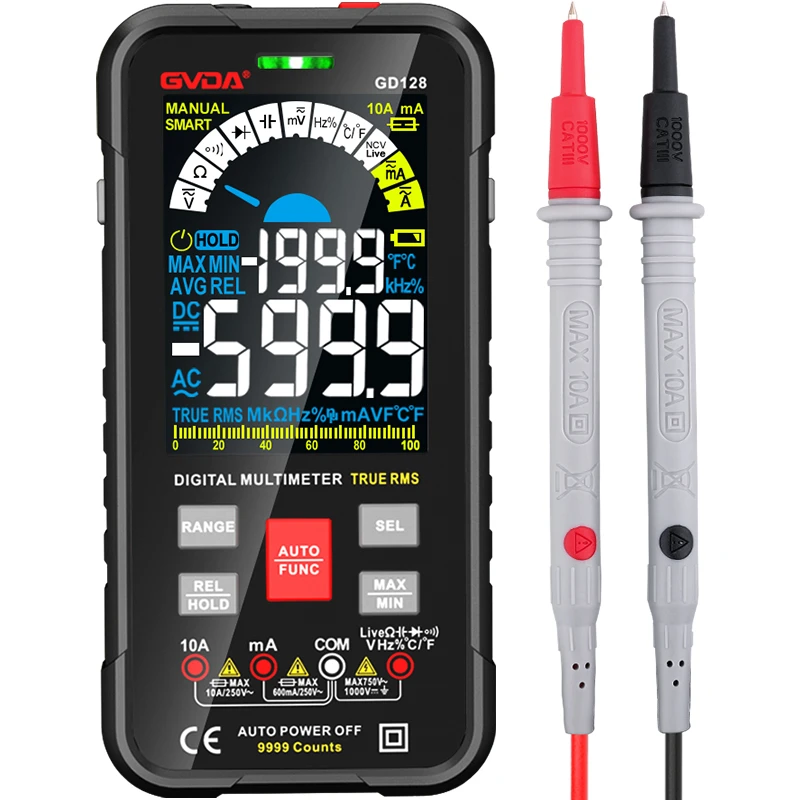

डिजिटल मल्टीमीटर के उपयोग के निर्देश

डिजिटल मल्टीमीटर के उपयोग के निर्देश

उपकरण एक स्वचालित पावर-ऑफ सर्किट से लैस है। जब उपकरण का काम करने का समय लगभग 30 मिनट से 1 घंटे तक होता है, तो बिजली की आपूर्ति स्वचालित रूप से कट जाती है, और उपकरण नींद की स्थिति में प्रवेश करता है। इस बिंदु पर उपकरण लगभग 7 μA करंट की खपत करता है।

उपकरण बंद होने के बाद, यदि आपको पुनः आरंभ करने की आवश्यकता है, तो कृपया बिजली चालू करने के लिए पावर स्विच को दो बार दबाएं।

1. सूचक मीटर

पॉइंटर मीटर की रीडिंग सटीकता खराब है, लेकिन पॉइंटर स्विंग की प्रक्रिया अधिक सहज है, और इसकी स्विंग गति कभी-कभी मापे गए मान के आकार को निष्पक्ष रूप से प्रतिबिंबित कर सकती है (जैसे कि टीवी डेटा बस (एसडीएल) के दौरान मामूली घबराहट) डेटा प्रसारित करता है); डिजिटल मीटर रीडिंग सहज है, लेकिन डिजिटल परिवर्तन की प्रक्रिया अव्यवस्थित और देखने में कठिन लगती है।

पॉइंटर घड़ियों में आम तौर पर दो बैटरी होती हैं, एक 1.5V कम वोल्टेज होती है, और दूसरी 9V या 15V उच्च वोल्टेज होती है। ब्लैक टेस्ट लीड रेड टेस्ट लीड का सकारात्मक पक्ष है। डिजिटल मीटर आमतौर पर 6V या 9V बैटरी का उपयोग करते हैं। प्रतिरोध मोड में, पॉइंटर मीटर का आउटपुट करंट डिजिटल मीटर की तुलना में बहुत बड़ा होता है। लाउडस्पीकर को "क्लिक" करने के लिए R×1Ω रेंज का उपयोग करें, और R×10kΩ रेंज का उपयोग प्रकाश उत्सर्जक डायोड (LEDs) को हल्का करने के लिए करें।

वोल्टेज रेंज में, डिजिटल मीटर की तुलना में पॉइंटर मीटर का आंतरिक प्रतिरोध अपेक्षाकृत छोटा होता है, और माप सटीकता अपेक्षाकृत खराब होती है। कुछ उच्च-वोल्टेज और सूक्ष्म-वर्तमान स्थितियों को सटीक रूप से मापा भी नहीं जा सकता है क्योंकि आंतरिक प्रतिरोध परीक्षण के तहत सर्किट को प्रभावित कर सकता है (उदाहरण के लिए, टीवी पिक्चर ट्यूब के त्वरण चरण वोल्टेज को मापते समय, मापा मूल्य वास्तविक से बहुत कम होगा मूल्य)। डिजिटल मीटर की वोल्टेज रेंज में कम से कम मेगोहम स्तर में एक बड़ा प्रतिरोध होता है, और परीक्षण के तहत सर्किट पर इसका बहुत कम प्रभाव पड़ता है। हालांकि, उच्च आउटपुट प्रतिबाधा इसे प्रेरित वोल्टेज के प्रति संवेदनशील बनाती है, और कुछ अवसरों में मजबूत विद्युत चुम्बकीय हस्तक्षेप के साथ, माप डेटा गलत हो सकता है।

2. मापन प्रौद्योगिकी

1. स्पीकर, हेडफ़ोन और डायनेमिक माइक्रोफ़ोन को मापें:

R×1Ω का उपयोग करके, या तो टेस्ट लीड को एक सिरे से और दूसरे सिरे को दूसरे टेस्ट लीड से कनेक्ट करें। "दाह" ध्वनि। अगर कोई आवाज नहीं है, तो कुंडल टूट गया है। अगर आवाज छोटी और तेज है, तो घर्षण कॉइल में समस्या है और इसका उपयोग नहीं किया जा सकता है।

2. समाई माप:

प्रतिरोध गियर का उपयोग करें, समाई क्षमता के अनुसार उपयुक्त सीमा का चयन करें, और मापते समय इलेक्ट्रोलाइटिक कैपेसिटर के ब्लैक टेस्ट लीड के कैपेसिटर के सकारात्मक इलेक्ट्रोड पर ध्यान दें।

माइक्रोवेव पावर स्तर क्षमता का अनुमान: यह अनुभव द्वारा या पॉइंटर स्विंग के अधिकतम आयाम के अनुसार समान क्षमता के मानक संधारित्र के संदर्भ में निर्धारित किया जा सकता है। जब तक क्षमता समान होती है, तब तक संदर्भ कैपेसिटर को वोल्टेज मान का सामना करने की आवश्यकता नहीं होती है। उदाहरण के लिए, एक संदर्भ के रूप में 100μF/25V संधारित्र का उपयोग करके 100μF/250V संधारित्र का अनुमान लगाया जा सकता है। जब तक उनके सूचक झूलों के अधिकतम आयाम समान होते हैं, तब तक यह निष्कर्ष निकाला जा सकता है कि क्षमताएं समान हैं।

पिको-फैराड कैपेसिटर की कैपेसिटेंस का अनुमान लगाना: R×10kΩ रेंज का उपयोग करें, लेकिन केवल 1000pF से ऊपर की कैपेसिटेंस को ही मापा जा सकता है। 1000pF या थोड़े बड़े कैपेसिटर के लिए, जब तक सुई थोड़ी सी हिलती है, क्षमता को पर्याप्त माना जाता है।

मापें कि क्या संधारित्र लीक हो रहा है: 1000 माइक्रोफ़ारड से ऊपर के कैपेसिटर के लिए, आप पहले R×10Ω का उपयोग जल्दी से चार्ज करने के लिए कर सकते हैं, शुरू में समाई का अनुमान लगा सकते हैं, और फिर थोड़ी देर के लिए माप जारी रखने के लिए R×1kΩ में बदल सकते हैं, और फिर पॉइंटर को वापस नहीं आना चाहिए , लेकिन पर या उसके बहुत करीब रुकना चाहिए, अन्यथा रिसाव हो जाएगा। दसियों माइक्रोफ़ारड (जैसे रंगीन टीवी स्विचिंग बिजली आपूर्ति के ऑसिलेटिंग कैपेसिटर) के नीचे कुछ समय या ऑसिलेटिंग कैपेसिटर के लिए, उनकी रिसाव विशेषताओं की बहुत मांग होती है, और जब तक मामूली रिसाव होता है, तब तक उनका उपयोग नहीं किया जा सकता है। फिर R×10kΩ गियर के साथ माप जारी रखें, पॉइंटर को वापस जाने के बजाय ∞ पर रुकना चाहिए।

3. सड़क परीक्षण डायोड, ट्रायोड और वोल्टेज नियामकों की गुणवत्ता:

क्योंकि वास्तविक सर्किट में, ट्रांजिस्टर का पूर्वाग्रह प्रतिरोध या डायोड और जेनर ट्यूब का परिधीय प्रतिरोध आम तौर पर अपेक्षाकृत बड़ा होता है, ज्यादातर सैकड़ों हजारों में। ओम या अधिक, ताकि हम सड़क पर PN जंक्शन की गुणवत्ता मापने के लिए मल्टीमीटर के R×10Ω या R×1Ω गियर का उपयोग कर सकें। सड़क पर मापते समय, पीएन जंक्शन को मापने के लिए आर × 10Ω गियर का उपयोग करें, जिसमें स्पष्ट आगे और पीछे की विशेषताएं होनी चाहिए (यदि आगे और रिवर्स प्रतिरोध के बीच का अंतर स्पष्ट नहीं है, तो आप मापने के लिए आर × 1Ω गियर का उपयोग कर सकते हैं)। आम तौर पर, जब आगे का प्रतिरोध R पर होता है, तो सूचक को ×10Ω गियर में मापते समय लगभग 200Ω और R×1Ω गियर में मापते समय लगभग 30Ω का संकेत देना चाहिए (फेनोटाइप के अनुसार मामूली अंतर हो सकता है)। यदि माप परिणाम का आगे प्रतिरोध मूल्य बहुत बड़ा है या रिवर्स प्रतिरोध मूल्य बहुत छोटा है, तो इसका मतलब है कि पीएन जंक्शन और ट्यूब में कोई समस्या है। यह विधि मरम्मत के लिए विशेष रूप से प्रभावी है, जहां खराब पाइप जल्दी से मिल सकते हैं, और यहां तक ​​कि पाइप जो अभी तक पूरी तरह से टूट नहीं गए हैं, लेकिन जिनके गुण खराब हो गए हैं, का पता लगाया जा सकता है। उदाहरण के लिए, यदि आप एक छोटे प्रतिरोध मान के साथ PN जंक्शन के आगे के प्रतिरोध को मापते हैं, यदि आप इसे नीचे मिलाते हैं और आमतौर पर उपयोग की जाने वाली R×1kΩ फ़ाइल के साथ इसका परीक्षण करते हैं, तो यह सामान्य हो सकता है। दरअसल, ऐसी नलियों के गुण खराब हो गए हैं। अब काम नहीं कर रहा है या अस्थिर है।

4. प्रतिरोध माप:

महत्वपूर्ण बात यह है कि रेंज चुनना सबसे सटीक है। यह ध्यान दिया जाना चाहिए कि मेगोहम स्तर के बड़े प्रतिरोध मूल्य को मापने के लिए R×10k प्रतिरोध गियर का उपयोग करते समय, प्रतिरोध के दोनों सिरों पर उंगलियों को न बांधें, ताकि मानव शरीर का प्रतिरोध माप परिणाम को छोटा कर दे .

5. जेनर डायोड को मापें:

जेनर डायोड का वोल्टेज नियामक मूल्य आमतौर पर 1.5V से अधिक होता है, और सूचक मीटर के R×1k के नीचे प्रतिरोध गियर तालिका में 1.5V बैटरी द्वारा संचालित होता है, इसलिए प्रतिरोध गियर R×1k से कम होता है जेनर ट्यूब को मापने के लिए पूर्ण यूनिडायरेक्शनल चालकता वाले डायोड को मापने जैसा है। हालाँकि, एनालॉग मीटर की R×10k रेंज 9V या 15V बैटरी द्वारा संचालित होती है। वोल्टेज नियामक ट्यूब को मापने के लिए R×10k का उपयोग करते समय जिसका वोल्टेज वोल्टेज 9V या 15V से कम है, रिवर्स प्रतिरोध मान ∞ नहीं होगा, लेकिन एक निश्चित मान होगा। प्रतिरोध, लेकिन यह प्रतिरोध अभी भी जेनर के आगे के प्रतिरोध से बहुत अधिक है। इस तरह से हम शुरुआत में जेनर ट्यूब की क्वालिटी का अंदाजा लगा सकते हैं। हालांकि, एक अच्छे नियामक के पास सटीक विनियमन मूल्य होना चाहिए। शौकिया परिस्थितियों में इस वोल्टेज विनियमन मूल्य का अनुमान कैसे लगाएं? यह मुश्किल नहीं है, बस एक और पॉइंटर टेबल खोजें। विधि है: पहले घड़ी को R×10k गियर में रखें, और काले और लाल टेस्ट पेन को क्रमशः वोल्टेज रेगुलेटर ट्यूब के कैथोड और एनोड से कनेक्ट करें। इस समय, वोल्टेज नियामक ट्यूब की वास्तविक कार्यशील स्थिति का अनुकरण करें, और फिर वोल्टेज रेंज V×10V या V×50V (वोल्टेज विनियमन मान के अनुसार) पर एक और घड़ी लगाएं, और फिर लाल और काले परीक्षण को लीड करने के लिए कनेक्ट करें घड़ी के काले और लाल रंग के टेस्ट पेन को अभी बाहर करें। उस समय मापा गया वोल्टेज मान मूल रूप से इस जेनर ट्यूब का वोल्टेज विनियमन मूल्य है। "बेसिक" कहा जाता है क्योंकि वोल्टेज रेगुलेटर ट्यूब की पहली घड़ी का बायस करंट सामान्य उपयोग की तुलना में थोड़ा छोटा होता है, इसलिए मापा वोल्टेज विनियमन मूल्य थोड़ा बड़ा होगा, लेकिन अंतर मूल रूप से समान है। यह विधि केवल उस वोल्टेज नियामक का अनुमान लगा सकती है जिसका वोल्टेज विनियमन मान पॉइंटर मीटर की उच्च-वोल्टेज बैटरी के वोल्टेज से कम है। यदि वोल्टेज नियामक का वोल्टेज विनियमन मूल्य बहुत अधिक है, तो इसे केवल बाहरी बिजली की आपूर्ति का उपयोग करके मापा जा सकता है (ताकि जब हम एक सूचक मीटर चुनते हैं, तो यह 9V की तुलना में 15V उच्च-वोल्टेज बैटरी चुनने के लिए अधिक उपयुक्त होता है)।

6. ट्रायोड को मापें:

आमतौर पर हम R×1kΩ फ़ाइल का उपयोग करते हैं, चाहे वह एनपीएन ट्यूब या पीएनपी ट्यूब हो, चाहे वह कम शक्ति, मध्यम शक्ति या उच्च शक्ति ट्यूब हो, जंक्शन सीबी जंक्शन को डायोड से मापा जाना चाहिए। वही यूनिडायरेक्शनल चालकता, रिवर्स प्रतिरोध अनंत है, आगे प्रतिरोध लगभग 10K है। ट्यूब विशेषताओं की गुणवत्ता का और अनुमान लगाने के लिए, यदि आवश्यक हो, तो प्रतिरोध गियर को कई मापों के लिए प्रतिस्थापित किया जाना चाहिए। विधि है: लगभग 200Ω पर पीएन जंक्शन के आगे चालन प्रतिरोध को मापने के लिए आर × 10Ω गियर सेट करें; PN जंक्शन के आगे चालन प्रतिरोध को लगभग 30Ω मापने के लिए R×1Ω गियर सेट करें। (उपरोक्त 47-टाइप मीटर का मापा गया डेटा है। अन्य मॉडल थोड़े अलग हैं। संक्षेप में बताने के लिए आप कुछ बेहतर ट्यूबों का परीक्षण कर सकते हैं, ताकि आप जान सकें कि आपके मन में क्या है।) यदि रीडिंग बहुत बड़ी है , यह निष्कर्ष निकाला जा सकता है कि ट्यूब की विशेषताएं अच्छी नहीं हैं। अछा है। आप मीटर को R×10kΩ में भी लगा सकते हैं और फिर से परीक्षण कर सकते हैं। कम झेलने वाले वोल्टेज वाले ट्यूबों के लिए (मूल रूप से, ट्रायोड का सामना वोल्टेज 30V से ऊपर है), इसके cb जंक्शन का रिवर्स प्रतिरोध भी ∞ होना चाहिए, लेकिन इसके जंक्शन के विपरीत प्रतिरोध में कुछ हो सकता है, और सुई थोड़ा विक्षेपित होगी ( आम तौर पर ट्यूब के दबाव प्रतिरोध के आधार पर, पूर्ण पैमाने के 1/3 से अधिक नहीं)। लेकिन R×1kΩ से नीचे के गियर से ce या ec के बीच प्रतिरोध को मापते समय, मीटर का संकेत अनंत होना चाहिए, अन्यथा ट्यूब में कोई समस्या है। यह ध्यान दिया जाना चाहिए कि उपरोक्त माप सिलिकॉन ट्यूबों के लिए हैं और जर्मेनियम ट्यूबों पर लागू नहीं होते हैं। इसके अलावा, तथाकथित "रिवर्स" पीएन जंक्शन को संदर्भित करता है, और एनपीएन ट्यूब और पीएनपी ट्यूब की दिशा वास्तव में अलग है।
