PT100 तापमान सेंसर मापने के लिए डिजिटल मल्टीमीटर का उपयोग कैसे करें

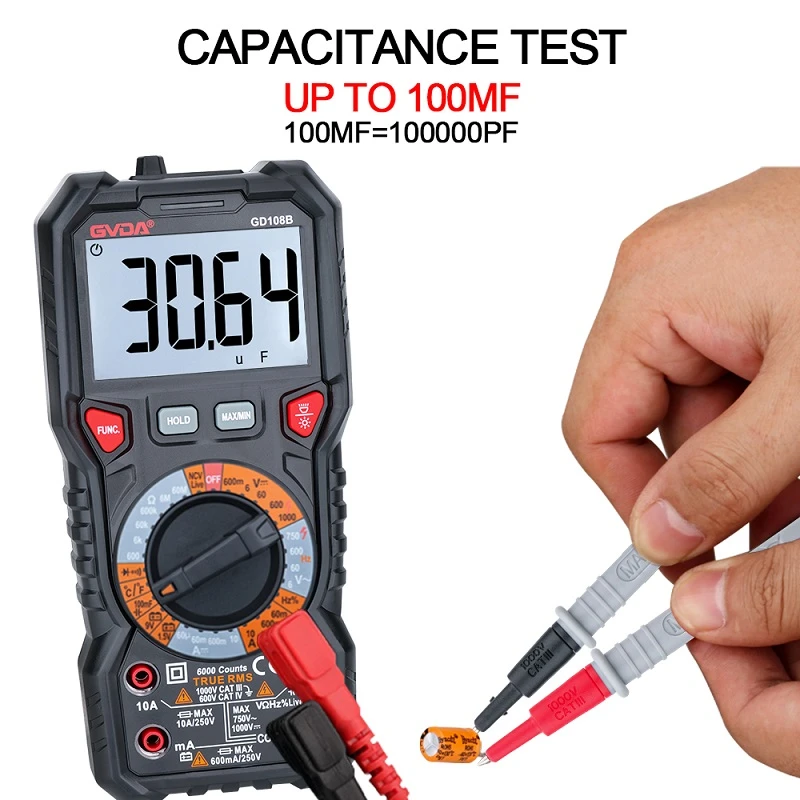

मल्टीमीटर एक बहुउद्देश्यीय इलेक्ट्रॉनिक माप उपकरण है, जिसके कई विशेष कार्य हो सकते हैं, लेकिन इसका मुख्य कार्य वोल्टेज, प्रतिरोध और करंट को मापना है। मल्टीमीटर को पॉइंटर के विद्युत चुम्बकीय विक्षेपण के साथ डिजिटल मल्टीमीटर और पारंपरिक मल्टीमीटर में विभाजित किया गया है।
डिजिटल मल्टीमीटर से प्रतिरोध मापना बहुत सरल है, बस गियर को ओम गियर पर सेट करें और इसे पढ़ें। प्रतिरोध सीमा को सात ग्रेडों में विभाजित किया गया है: 200Ω, 2kΩ, 20kΩ, 200kΩ, 2MΩ और 20MΩ। मापते समय, रेंज चेंज-ओवर स्विच को Ω रेंज में रखें, काली स्टाइलस को COM जैक में डालें, और पढ़ने के लिए लाल स्टाइलस को V/Ω जैक में डालें। हालाँकि, यह ध्यान दिया जाना चाहिए कि सर्किट में प्रतिरोध को मापते समय बिजली की आपूर्ति काट दी जानी चाहिए।
यदि नाममात्र प्रतिरोध 10K है, तो डिजिटल मल्टीमीटर के गियर को 20K पर सेट करें (वह गियर जो प्रतिरोध से बड़ा है और आंतरिक प्रतिरोध के सबसे करीब है, अधिकतम माप सटीकता प्राप्त कर सकता है), फिर ब्लैक स्टाइलस को COM छेद (काला) में डालें ), लाल स्टाइलस को VΩ छेद (लाल) में डालें, और फिर रोकनेवाला 2 को स्टाइलस से संपर्क करें।
यह ध्यान दिया जाना चाहिए कि यदि प्रतिरोध मान बड़ा है, तो रोकनेवाला के टर्मिनल 2 को दोनों हाथों से न छुएं, क्योंकि मानव शरीर में भी प्रतिरोध होता है। टर्मिनल 2 को छूना मापा प्रतिरोध और मानव शरीर के प्रतिरोध के समानांतर कनेक्शन के बराबर है, जो परीक्षण त्रुटियों का कारण बनेगा। यदि आप एक हाथ से छूते हैं तो इससे कोई फर्क नहीं पड़ता, इसलिए आप प्रतिरोध रीडिंग प्राप्त कर सकते हैं।
पीटी100 को मापने के लिए डिजिटल मल्टीमीटर का उपयोग कैसे करें, पहले डिजिटल मल्टीमीटर को 200 ओम पर समायोजित करें, और फिर पीटी100 के दो पिनों को क्रमशः हिट करने के लिए मल्टीमीटर के दो पेन का उपयोग करें। यदि डिजिटल डिस्प्ले स्क्रीन पर 100 ओम से अधिक डिस्प्ले है और प्रदर्शित डेटा स्थिर है, तो यह साबित होता है कि मापा गया पीटी100 तापमान सेंसर एक सामान्य उत्पाद है। उपरोक्त विशिष्ट परीक्षण विधि है.
