कम वोल्टेज पावर ग्रिड में ग्राउंडिंग फॉल्ट पॉइंट्स का निदान करने के लिए क्लैंप एमीटर का उपयोग कैसे करें

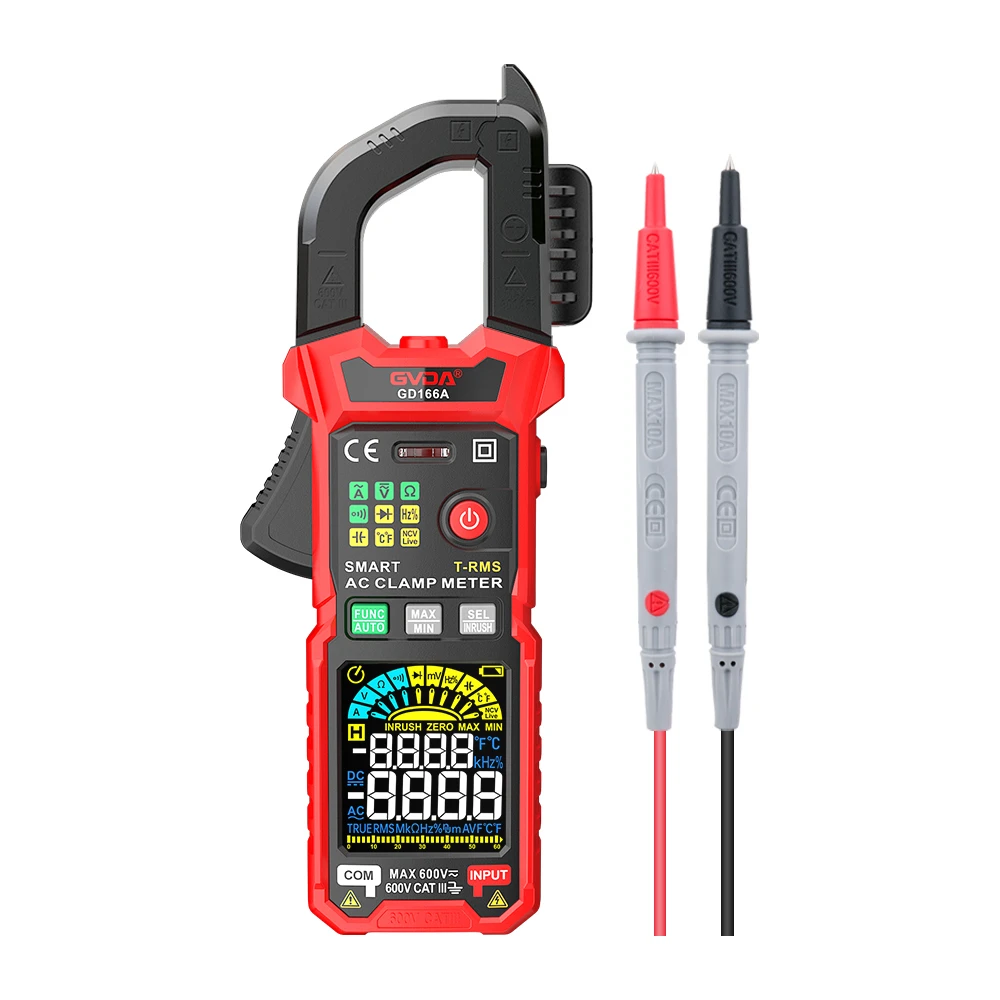

कम वोल्टेज वाले पावर ग्रिड में, जब वितरण सर्किट या विद्युत उपकरण में ग्राउंड फॉल्ट होता है, तो विशिष्ट ग्राउंड फॉल्ट पॉइंट की पहचान करना मुश्किल होता है। ग्राउंड फॉल्ट का पता लगाने के लिए क्लैंप एमीटर से लीकेज करंट मापने की विधि का उपयोग किया जाता है। इसके लिए किसी वायरिंग या पावर आउटेज की आवश्यकता नहीं होती। ऑपरेशन सरल है और फॉल्ट पॉइंट को जल्दी और सटीक रूप से पाया जा सकता है।
कम वोल्टेज पावर ग्रिड में ग्राउंडिंग फॉल्ट पॉइंट्स का निदान करने के लिए क्लैंप एमीटर का उपयोग कैसे करें
कैसे चलाये
कम वोल्टेज वितरण नेटवर्क में, यदि कोई ग्राउंड फॉल्ट होता है, तो आप पहले बिजली वितरण कक्ष में मुख्य बिजली स्विच QS पर चरणों में बिजली की आपूर्ति का परीक्षण कर सकते हैं (आप अस्थायी रूप से अन्य दो-चरण फ़्यूज़ को हटा सकते हैं), और फिर वितरण ट्रांसफार्मर के तटस्थ बिंदु ग्राउंडिंग तार पर एक क्लैंप एमीटर (मिलीएम्प ब्लॉक के साथ क्लैंप-प्रकार के एमीटर का उपयोग करना सबसे अच्छा है, या क्लैंप कोर के चारों ओर मापा तार को कुछ और मोड़ देना) का उपयोग करके क्रमशः प्रत्येक चरण सर्किट के लीकेज करंट को माप सकते हैं। बड़े लीकेज करंट वाले फेज सर्किट को ग्राउंड फॉल्ट पॉइंट वाले सर्किट के रूप में आंका जा सकता है।
ग्राउंड फॉल्ट वाले फेज सर्किट का पता लगाने के बाद, पहले सर्किट की मेन लाइन का परीक्षण करें। जाँच करें कि क्या कोई टूटा हुआ ओवरहेड कंडक्टर है जो ज़मीन पर गिर गया है या पुल वायर, टेलीफ़ोन लाइन, ब्रॉडकास्ट लाइन आदि से जुड़ा हुआ है, या क्या दोषपूर्ण फेज़ सर्किट सीधे न्यूट्रल लाइन से जुड़ा हुआ है, जिससे सिंगल-फ़ेज़ ग्राउंडिंग शॉर्ट सर्किट फॉल्ट हो रहा है। ऐसे ग्राउंडिंग फॉल्ट पॉइंट स्पष्ट और खोजने में आसान होते हैं। यदि फॉल्ट मेन लाइन पर नहीं है, तो आप प्रत्येक फेज़ ब्रांच लाइन की जाँच करने के लिए क्लैंप एमीटर का उपयोग कर सकते हैं।
जब एक निश्चित शाखा लाइन में करंट होता है, लेकिन अन्य शाखा सर्किट में कोई करंट नहीं होता है, तो यह निर्धारित किया जा सकता है कि करंट वाले शाखा सर्किट में ग्राउंड लीकेज फॉल्ट है।
फिर शाखा रेखा का पता लगाने के लिए "द्विभाजन विधि" का उपयोग करें, अर्थात, सर्किट के लगभग आधे हिस्से से एक परीक्षण बिंदु ढूंढें जो पता लगाने में आसान है, और चरण कंडक्टर को क्लैंप करने के लिए क्लैंप एमीटर का उपयोग करें। यदि परीक्षण बिंदु पर करंट है, तो इसका मतलब है कि फॉल्ट पॉइंट परीक्षण बिंदु के लोड साइड पर है; यदि परीक्षण बिंदु पर कोई करंट या बहुत कमजोर करंट नहीं मापा जाता है, तो इसका मतलब है कि ग्राउंड पॉइंट परीक्षण बिंदु के पावर साइड पर है। यह निर्धारित करने के बाद कि सर्किट के किस सेक्शन में फॉल्ट पॉइंट स्थित है, सर्किट के इस सेक्शन के बीच से पता लगाने और जज करने के लिए उपरोक्त विधि का उपयोग करें, इस प्रकार धीरे-धीरे ग्राउंड फॉल्ट होने की गुंजाइश कम हो जाती है। जब आपको करंट की उपस्थिति और अनुपस्थिति के बीच का विभाजन बिंदु मिल जाए, तो यह बिंदु देखने के लिए ग्राउंड फॉल्ट पॉइंट है।
