डिजिटल मल्टीमीटर का प्रतिरोध कैसे पढ़ें

डिजिटल मल्टीमीटर का प्रतिरोध कैसे पढ़ें

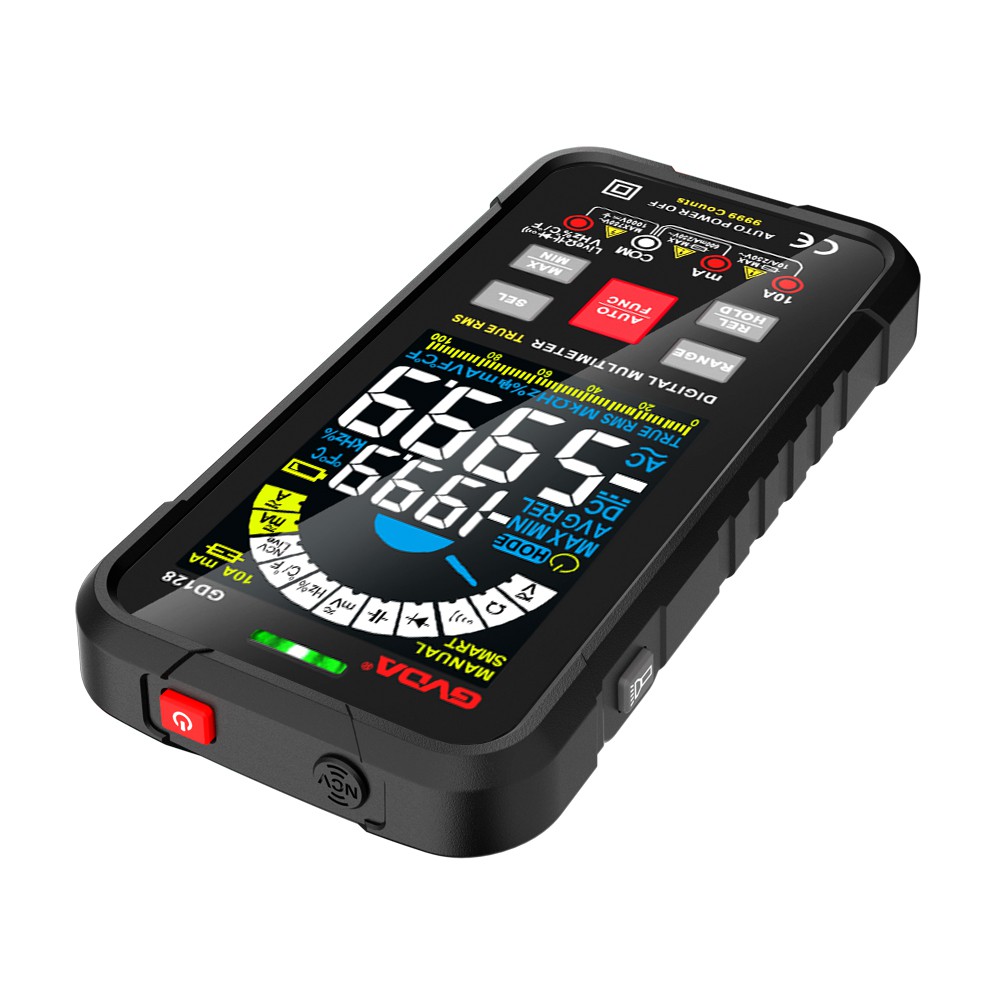

प्रतिरोध मापने वाला डिजिटल मल्टीमीटर

एक मल्टीमीटर एक सर्किट में एक छोटा करंट आउटपुट करके प्रतिरोध को मापता है। मानक इकाइयाँ ओम (Ω) हैं। चूंकि जांच के बीच सभी संभावित रास्तों से करंट प्रवाहित होता है, इसलिए प्रतिरोध रीडिंग जांच के बीच सभी रास्तों के कुल प्रतिरोध को दर्शाता है।

मल्टीमीटर की प्रतिरोध सीमा में खंडित गियर होते हैं, जैसे फ़्लूक 87V/C, प्रतिरोध सीमा 600.0 Ω, 6,000 kΩ, 60 है। }} kΩ, 600.0 kΩ, 6,000 MΩ और 50.00 MΩ। मल्टीमीटर या परीक्षण के तहत उपकरण को नुकसान से बचाने के लिए, डिजिटल मल्टीमीटर के साथ प्रतिरोध मापने से पहले, कृपया सर्किट की बिजली बंद कर दें और सभी उच्च-वोल्टेज कैपेसिटर को डिस्चार्ज कर दें।

डिजिटल मल्टीमीटर से प्रतिरोध मापने के चरण

1) सर्किट से बिजली डिस्कनेक्ट करें

2) प्रतिरोध फ़ाइल (Ω) का चयन करें।

3) ब्लैक टेस्ट जांच को COM इनपुट जैक में डालें। Ω इनपुट जैक में लाल परीक्षण जांच डालें।

4) जांच युक्तियों को उस तत्व या शॉर्ट-सर्किट भाग के दोनों सिरों पर कनेक्ट करें जिसका प्रतिरोध मापा जाना है।

5) पढ़ने के लिए, माप की इकाई - ओम (Ω), किलोओम (kΩ) या मेगाओम (MΩ) अवश्य नोट करें।
1,000 Ω=1 kΩ 1,000,000 Ω=1 MΩ प्रतिरोध माप करने से पहले सुनिश्चित करें कि बिजली बंद है।

डिजिटल मल्टीमीटर से प्रतिरोध मापने के लिए यहां कुछ सुझाव दिए गए हैं:
1) क्योंकि मीटर का परीक्षण करंट दो जांचों के बीच सभी संभावित रास्तों से होकर बहता है, सर्किट में एक अवरोधक पर मापा गया प्रतिरोध मान आमतौर पर प्रतिरोधक के रेटेड मूल्य से भिन्न होता है।

2) प्रतिरोध मापते समय, परीक्षण लीड 0.1 Ω से 0.2 Ω की त्रुटि लाएगा। यदि आप किसी तार के प्रतिरोध को मापना चाहते हैं, तो आप जांच युक्तियों को एक साथ छू सकते हैं और तार के प्रतिरोध को पढ़ सकते हैं। यदि आप चाहें तो इस प्रतिरोध मान को स्वचालित रूप से घटाने के लिए आप मल्टीमीटर के सापेक्ष मूल्य (आरईएल) मोड का उपयोग कर सकते हैं। (सापेक्ष मूल्य फ़ंक्शन के उपयोग के लिए, कृपया फ़्लूक मल्टीमीटर संसाधन वेबसाइट देखें)

3) प्रतिरोध मोड में, एमीटर द्वारा वोल्टेज आउटपुट सर्किट पर सिलिकॉन डायोड या ट्रांजिस्टर के फॉरवर्ड बायस वोल्टेज को चालू करने के लिए पर्याप्त है। यदि संदेह हो, तो अगली उच्च श्रेणी पर कम धारा लागू करने के लिए C दबाएँ। यदि परिणामी मान बड़ा है, तो बड़ा मान चुनें। निरंतरता एक त्वरित "गो/नो-गो" प्रतिरोध परीक्षण है जो खुले और बंद सर्किट के बीच अंतर करता है।
