डिजिटल मल्टीमीटर के प्रतिरोध गियर में प्रतिरोध कैसे मापें

डिजिटल मल्टीमीटर के प्रतिरोध गियर में प्रतिरोध कैसे मापें

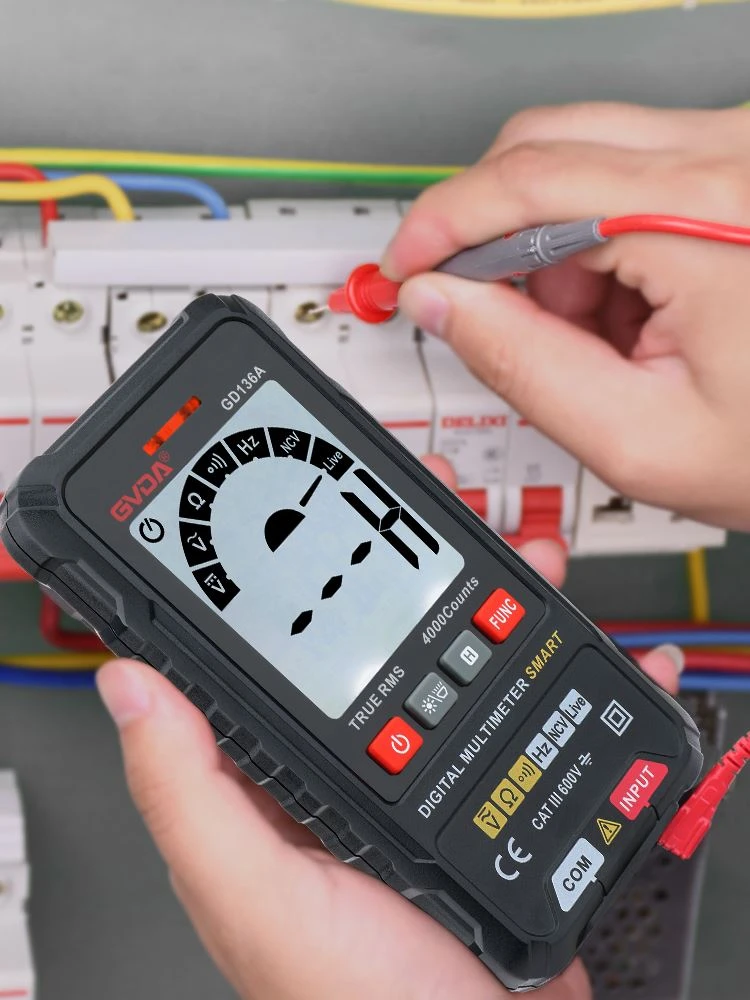

विद्युत प्रतिरोध माप में, प्रतिरोध मान व्यापक रूप से भिन्न होते हैं, कुछ मिलीओम्स (mΩ) से लेकर अरबों ओम के प्रतिरोध से लेकर इन्सुलेशन प्रतिरोध तक।

कई DMM प्रतिरोधों को 0.1 ओम जितना छोटा मापते हैं, और कुछ माप 300 megohms (300,000,000ohms) तक हो सकते हैं।

यदि प्रतिरोध बहुत बड़ा है, तो फ्लूक मल्टीमीटर "ओएल" प्रदर्शित करेगा, यह दर्शाता है कि मापा प्रतिरोध सीमा से अधिक है। एक खुले सर्किट को मापते समय, "OL" प्रदर्शित होता है।

प्रतिरोध को सर्किट पावर ऑफ के साथ मापा जाना चाहिए, अन्यथा मीटर या सर्किट बोर्ड को नुकसान होगा। कुछ डिजिटल मल्टीमीटर सुरक्षा का एक कार्य प्रदान करते हैं जब वोल्टेज सिग्नल गलती से प्रतिरोध मोड में जुड़ा होता है। DMM के विभिन्न मॉडलों में अलग-अलग सुरक्षा क्षमताएं होती हैं।

कम प्रतिरोध के सटीक माप के लिए, मापने वाले लीड के प्रतिरोध को मापा मूल्य से घटाया जाना चाहिए। विशिष्ट परीक्षण लीड प्रतिरोध मान {{0}}.2Ω और 0.5Ω के बीच हैं। यदि परीक्षण लीड का प्रतिरोध 1Ω से अधिक है, तो परीक्षण लीड को प्रतिस्थापित किया जाना चाहिए।

यदि डिजिटल मल्टीमीटर प्रतिरोध को मापने के लिए 0.6V DC वोल्टेज से कम की आपूर्ति करता है, तो यह डायोड या सेमीकंडक्टर द्वारा पृथक सर्किट बोर्ड के प्रतिरोध मान को माप सकता है। इसे रोकनेवाला को हटाए बिना परीक्षण किया जा सकता है।

ऑनलाइन प्रतिरोध का परीक्षण करने के लिए कदम:

1. सर्किट बिजली की आपूर्ति बंद करें;

2. विद्युत अवरोधन का चयन करें;

3. ब्लैक टेस्ट लीड को COM जैक में और रेड टेस्ट लीड को रेजिस्टेंस टेस्ट जैक में डालें;

4. टेस्ट लीड जांच को परीक्षण के तहत घटक या सर्किट के दोनों सिरों से कनेक्ट करें;

5. रीडिंग की जाँच करें और ओम (Ω), किलो-ओम (kΩ), या megohm (MΩ) की इकाई को नोट करें।

नोट: 1,000Ω=1KΩ, 1,000,000Ω=1MΩ.

नोट: प्रतिरोध का परीक्षण करते समय बिजली बंद कर दें।
