आप मल्टीमीटर से सर्किट का परीक्षण कैसे करते हैं?
मल्टीमीटर का उपयोग करने की विधि यह है कि पहले जाँच करें कि उपस्थिति में कोई समस्या है या नहीं, फिर स्विच चालू करें, माप के दोनों सिरों को मल्टीमीटर से कनेक्ट करें, और प्रतिरोध और वोल्टेज मानों को मापने के लिए विभिन्न बटनों को भी समायोजित करें, जो एसी या डीसी हो सकते हैं। विशिष्ट संचालन इस प्रकार हैं:

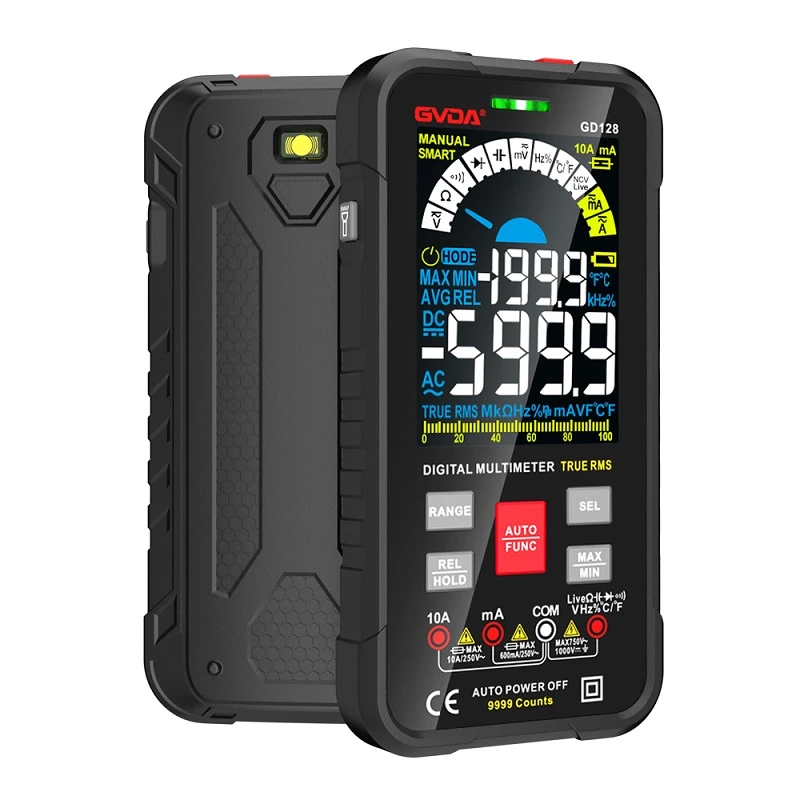

1. मल्टीमीटर को समझें
मल्टीमीटर एक मैग्नेटोइलेक्ट्रिक उपकरण है जिसमें एक रेक्टिफायर होता है जो एसी और डीसी करंट, वोल्टेज और प्रतिरोध जैसे विभिन्न विद्युत मापदंडों को माप सकता है। प्रत्येक विद्युत मात्रा के लिए, आम तौर पर कई रेंज होती हैं। इसे मल्टीमीटर या केवल मल्टीमीटर के रूप में भी जाना जाता है।
1) डायल पर प्रत्येक प्रतीक के अर्थ और प्रत्येक घुंडी और चयनकर्ता स्विच के मुख्य कार्यों से परिचित हों।
(2) बाद की माप त्रुटियों को रोकने के लिए अंशांकन और शून्य समायोजन करें।
(3) मापे जा रहे घटकों के अनुसार, संबंधित माप सीमा को खोजने के लिए ट्रांसफर स्विच के गियर और रेंज का चयन करें।
(4) टेस्ट लीड जैक का स्थान चुनें।
1. डायोड मापने की विधि
(1) इसे सर्किट से सही ढंग से कनेक्ट करें ताकि प्रकाश उत्सर्जक डायोड सामान्य रूप से प्रकाश उत्सर्जित करे।
(2) चयनकर्ता स्विच को एमए रेंज में 100एमए रेंज में समायोजित करें।
(3) पोटेंशियोमीटर और प्रकाश उत्सर्जक डायोड के ऋणात्मक इलेक्ट्रोड के मध्य बिंदु के बीच के लीड को डिस्कनेक्ट करके "ब्रेक पॉइंट" बनाएं
(4) मल्टीमीटर को ब्रेकपॉइंट से श्रृंखला में कनेक्ट करें। लाल परीक्षण लीड प्रकाश उत्सर्जक डायोड के नकारात्मक इलेक्ट्रोड से जुड़ा हुआ है, और काला परीक्षण लीड पोटेंशियोमीटर के बीच में संपर्क लीड से जुड़ा हुआ है।
(5) प्रकाश उत्सर्जक डायोड के माध्यम से मिलीएम्पियर में रीडआउट धारा।
(6) पोटेंशियोमीटर के हैंडल को घुमाकर मल्टीमीटर पॉइंटर के परिवर्तन और प्रकाश उत्सर्जक डायोड की चमक में परिवर्तन का निरीक्षण करें। उपरोक्त सभी ऑपरेशनों के माध्यम से, हम सर्किट में प्रतिरोधकों की शक्तिशाली भूमिका जान सकते हैं।
(7) माप पूरा होने के बाद, सभी बिजली स्रोतों को डिस्कनेक्ट करें और मल्टीमीटर को आवश्यकतानुसार दूर रखें।
