इलेक्ट्रॉन माइक्रोस्कोप का उपयोग करके बुने हुए कपड़े के घनत्व को मापने की व्यवहार्यता विश्लेषण
वर्तमान में, जीबी/टी 4668-1995 "बुने हुए कपड़ों के घनत्व का निर्धारण" का उपयोग आम तौर पर बुने हुए कपड़ों के घनत्व को मापने के लिए किया जाता है। यह मानक तीन विधियाँ निर्दिष्ट करता है: कपड़ा अपघटन विधि, कपड़ा विश्लेषण दर्पण विधि और मोबाइल कपड़ा घनत्व दर्पण विधि। वर्तमान में, मेरे देश के कपड़ा उद्योग में आमतौर पर तीसरी विधि का उपयोग किया जाता है। इन तीन विधियों को सीधे मानव आंखों द्वारा मापा जाता है, जो श्रम-गहन है, उच्च त्रुटि दर और कम दक्षता है, और जटिल कपड़ों और उच्च-घनत्व वाले कपड़ों के घनत्व को सटीक रूप से मापना मुश्किल है।
परीक्षण भाग

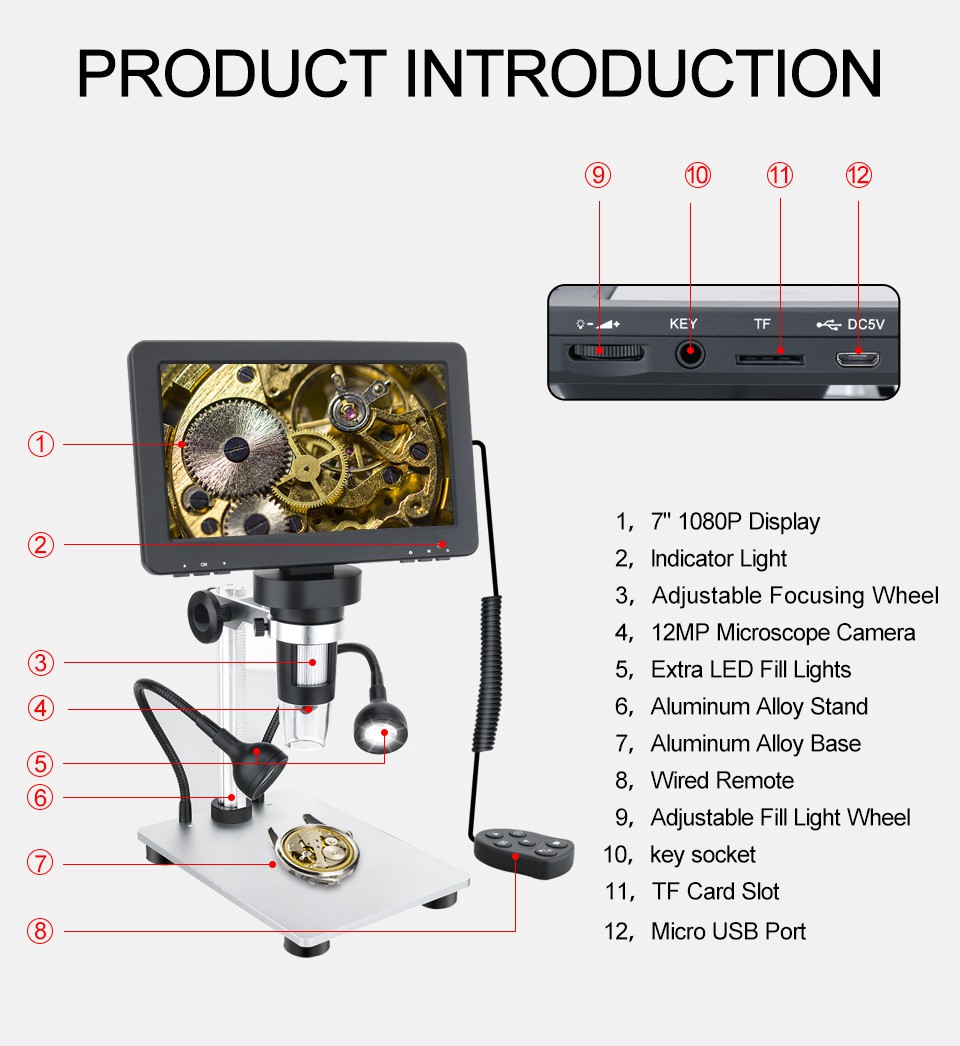

सिद्धांत: कपड़े को {{0}} गुना तक बढ़ाने के लिए एक इलेक्ट्रॉन माइक्रोस्कोप का उपयोग करें, और सीधे डिस्प्ले स्क्रीन पर प्रति यूनिट लंबाई यार्न की संख्या की गणना करें। उपकरण: 20 ~ 100 गुना इलेक्ट्रॉन माइक्रोस्कोप, मापने की सीमा 5 सेमी सटीकता, 0.5 मिमी शासक, मोबाइल चरण। 2.1 कपड़े के समतल हिस्से से सेल्वेज से कम से कम 15 सेमी की दूरी पर 10 सेमी × 10 सेमी का नमूना काटें। नमूना काटते समय, कपड़े के ताने और बाने के साथ काटने का प्रयास करें, और ताने और बाने को चिह्नित करें, और ताने और बाने का लगभग 1 सेमी हटा दें। सूत.
नमूने और रूलर को माइक्रोस्कोप के नीचे चल मंच पर एक साथ रखें (नमूना नीचे है और रूलर ऊपर है), नमूने को समायोजित करें ताकि नमूने की ताना दिशा चलती दिशा के साथ यथासंभव सुसंगत हो चरण का, और माइक्रोस्कोप की उचित स्थिति को समायोजित करें। छवि स्पष्ट रूप से प्रदर्शित होने तक गुणक और फोकल लंबाई।
चरण को धीरे-धीरे घुमाकर, डिस्प्ले स्क्रीन पर 5 सेमी के भीतर धागों की संख्या गिनें, कपड़े का बाने का घनत्व प्राप्त करने के लिए 2 से गुणा करें।
स्टेज को रीसेट करें, कपड़े को घुमाएं ताकि बाने की दिशा स्टेज की चलती दिशा के अनुरूप हो, और स्टेज को धीरे-धीरे घुमाकर डिस्प्ले स्क्रीन पर 5 सेमी के भीतर यार्न की संख्या की गणना करें, कपड़े के ताना घनत्व को 2 से गुणा करें। .
विश्लेषण सारांश
इलेक्ट्रॉन माइक्रोस्कोपी द्वारा बुने हुए कपड़ों का घनत्व निर्धारित करने के निम्नलिखित फायदे हैं:
उच्चा परिशुद्धि। बड़े आवर्धन के कारण, कपड़े के प्रत्येक धागे और रूलर के प्रत्येक पैमाने को स्पष्ट रूप से पहचाना जा सकता है, इसलिए 5 सेमी के भीतर धागे की संख्या को सटीक रूप से गिना जा सकता है।
कुशल। क्योंकि यार्न की संख्या सीधे लिक्विड क्रिस्टल डिस्प्ले पर गिनी जाती है, मोबाइल फैब्रिक घनत्व दर्पण की तुलना में, काम की तीव्रता छोटी होती है, आंखों की थकान अपेक्षाकृत छोटी होती है, और माप लगातार किया जा सकता है, इसलिए दक्षता अधिक होती है।
उदाहरणों के माध्यम से हम देख सकते हैं कि इलेक्ट्रॉन सूक्ष्मदर्शी की छवि स्पष्ट होती है। अलग-अलग कपड़े अलग-अलग आवर्धन के माध्यम से प्रत्येक धागे को स्पष्ट रूप से देख सकते हैं। यार्न की संख्या की गणना सटीक और कुशलता से की जाती है, और परीक्षण परिणामों की त्रुटि छोटी होती है।
