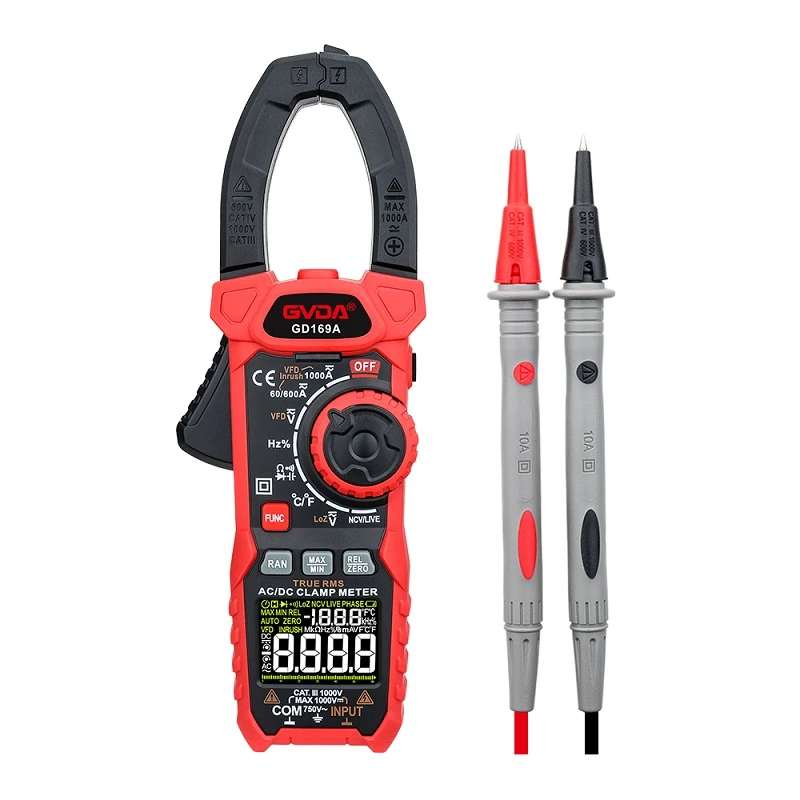

सामान्य डिजिटल क्लैंप मीटर माप संचालन चरण
एसी वोल्टेज ऑपरेशन को मापने के लिए क्लैंप मीटर
1। लाल जांच को "v are Hz" सॉकेट में डालें और "COM" सॉकेट में काली जांच करें।
2। एसी वोल्टेज रेंज में कार्यात्मक रेंज स्विच रखें और जांच को परीक्षण किए गए बिजली स्रोत या लोड से कनेक्ट करें।
3। मॉनिटर से माप परिणाम पढ़ें।
ध्यान दें: उच्च वोल्टेज को मापते समय, बिजली के झटके से बचें और AC700V प्रभावी वोल्टेज के अधिकतम इनपुट की अनुमति दें।
डीसी वोल्टेज ऑपरेशन को मापने के लिए क्लैंप मीटर
1। लाल जांच को "v are Hz" सॉकेट में डालें और "COM" सॉकेट में काली जांच करें।
2। डीसी वोल्टेज रेंज में कार्यात्मक रेंज स्विच रखें और जांच को परीक्षण की गई बिजली की आपूर्ति या लोड से कनेक्ट करें। टर्मिनल से जुड़ी लाल जांच की ध्रुवीयता भी मॉनिटर पर प्रदर्शित की जाएगी।
3। मॉनिटर से माप परिणाम पढ़ें।
ध्यान दें: उच्च वोल्टेज को मापते समय, बिजली के झटके से बचें और DC1000V के अधिकतम इनपुट वोल्टेज की अनुमति दें।
एसी करंट ऑपरेशन को मापने के लिए क्लैंप मीटर
1। कार्यात्मक रेंज स्विच को एसी करंट मोड में रखें।
2। रीडिंग को शून्य के रूप में प्रदर्शित करने के लिए शून्य कुंजी दबाएं।
3। ट्रिगर दबाएं, क्लैंप हेड खोलें, और तार के वर्तमान मूल्य को मापने के लिए क्लैंप के अंदर तार को क्लैंप करें। यह मापना संभव नहीं है कि एक ही समय में दो या दो से अधिक तारों को बंद कर दिया जाता है।
4। मॉनिटर से माप परिणाम पढ़ें।
ध्यान दें: छोटी धाराओं को मापते समय, अधिक सटीक रीडिंग सुनिश्चित करने के लिए चरण 2 आवश्यक है। यदि बड़ी धाराओं को मापते हैं, तो चरण 2 को छोड़ा जा सकता है।
डीसी करंट ऑपरेशन को मापने के लिए क्लैंप मीटर
1। कार्यात्मक रेंज स्विच को डीसी करंट मोड पर सेट करें।
2। रीडिंग को शून्य के रूप में प्रदर्शित करने के लिए शून्य कुंजी दबाएं।
3। ट्रिगर दबाएं, क्लैंप हेड खोलें, और तार के वर्तमान मूल्य को मापने के लिए क्लैंप के अंदर तार को क्लैंप करें। यह मापना संभव नहीं है कि एक ही समय में दो या दो से अधिक तारों को बंद कर दिया जाता है।
4। मॉनिटर से माप परिणाम पढ़ें।
5। यदि प्रदर्शन नकारात्मक ध्रुवीयता दिखाता है, तो इसका मतलब है कि वर्तमान की दिशा वास्तविक दिशा के विपरीत है।
ध्यान दें: समय की अवधि के लिए उपयोग करने के बाद, क्लैंप के आयरन कोर भाग में कुछ अवशिष्ट चुंबकीय बल छोड़ दिया जाएगा। इस बिंदु पर, जबड़े को बार -बार खोलना और बंद करना आवश्यक है, और फिर इंस्ट्रूमेंट को शून्य रीडिंग प्रदर्शित करने के लिए सापेक्ष मूल्य कुंजी दबाएं।
